Renesas Electronics 호흡기 시스템
Renesas Electronics 인공 호흡기 시스템은 복도 또는 비 ICU 사용 사례에 사용되는 휴대용 인공 호흡기를 제공하기 위한 기준 설계 장치입니다. 이러한 설계를 통해 환자에게 제어 및 압력 제어 모드를 지원하는 고압 산소를 제공할 수 있습니다. 보조 제어 모드는 각 흡입을 통해 환자에게 특정한 양의 가스를 제공합니다.
인공 호흡기에 대한 수요가 너무 높아 의사가 수요를 충족시키기 위해 임시 인공 호흡기를 만들고 있습니다. 많은 기업들이 IP를 개방하는 등 다양한 방식으로 원인에 기여하고 있습니다. Renesas는 또한 인공 호흡기용으로 바로 조립 가능한 전자 보드를 설계하여 이러한 글로벌 목적을 달성하는데 도움이 되고 있습니다.
Renesas Electronics 호흡기 시스템은 FS1023 유량 센서를 사용하여 흡입 튜브에서 가스 유량을 모니터링하고 시간과 통합된 속도를 사용하여 MCU가 조수량을 계산합니다. MCU가 제어하는 산소 밸브는 산소 비율을 관리합니다. 압력 제어 모드를 통해 각 흡입을 통해 환자에게 일정한 압력을 제공할 수 있습니다. 흡입 압력을 모니터링하여 RX23W MCU로 해당 데이터를 전송하는 마스크에 연결된 하나의 근위 기압 센서가 있습니다. 또한 RX23T MCU는 송풍기에 의해 구동되는 모터 제어 보드를 관리합니다. 이 송풍기는 시스템에 압력과 공기를 공급합니다. RX23T MCU는 I2C를 사용하여 RX23W와 통신합니다. 이 시스템은 높은 안전을 위해 2개의 MCU 를 사용하므로 이 장치는 서로 모니터링하고 리셋할 수 있습니다. 가습기가 시스템에 추가되어 환자에게 습한 가스를 공급합니다.
특징
- 두 MCU를 사용하여 서로 모니터링하는 보안 시스템
- 보조 제어 모드 및 압력 제어 모드용으로 사용 가능한 시스템
- 하드웨어는 낮은 조수량, 피크 압력, 분리 및 무호흡증 경보를 제공할 수 있음
- FS1023에 의해 가스 용량 및 유량 모니터링
- 산소 비율은 밸브에 의해 제어되고 유량 센서에 의해 모니터링되는데 이 밸브는 MCU에 의해 제어됩니다.
- 배출 압력은 MCU가 배출 밸브를 통해 제어합니다.
- 산소 센서는 FiO2(영감 받은 산소의 일부분)를 테스트하는 데 사용됩니다.
- 이 송풍기는 압력/유량 센서 피드백을 통해 제어됩니다.
- LCD 밝기는 조도 센서가 주변 조명을 모니터링하여 제어됨
- 배터리 수명 연장을 위한 배터리 밸런스 모니터링 기능
주요 제품
Renesas Electronics RX23W 32비트 마이크로컨트롤러
무선 BLUETOOTH® 5.0(BT5) 연결 기능이 통합된 32비트 RXv2 코어 마이크로컨트롤러.
Renesas Electronics ISL85410 1A Buck Regulators
Synchronous buck regulator featuring an input range of 3V to 36V.
Renesas Electronics ISL94202 리튬 이온 배터리 팩 모니터
3~8개의 직렬 연결 전지를 지원하는 충방전 경로 리튬 이온 배터리 모니터 IC입니다.
Renesas Electronics 4 스위치 동기식 벅-부스트 컨트롤러
양쪽 끝에서 피크 및 평균 전류를 감지하고 모니터링합니다.
Renesas Electronics HIP2103 & HIP2104 Half-Bridge Drivers
Designed for applications using DC motors, three-phase brushless DC motors, or other similar loads.
Renesas Electronics ISL28191 및 ISL28291 연산 증폭기
작은 크기에 초저잡음 및 낮은 왜곡 레일-레일 출력을 제공합니다.
Renesas Electronics ISL80410 선형 조정기
상시 작동 애플리케이션을 위해 고전압, 조절 가능 VOUT 및 낮은 대기 전류를 제공합니다.
Renesas Electronics RX23T 40MHz 32비트 RX MCU
내장형 FPU로 복잡한 인버터 제어 알고리즘에서 손쉽게 프로그래밍할 수 있습니다.

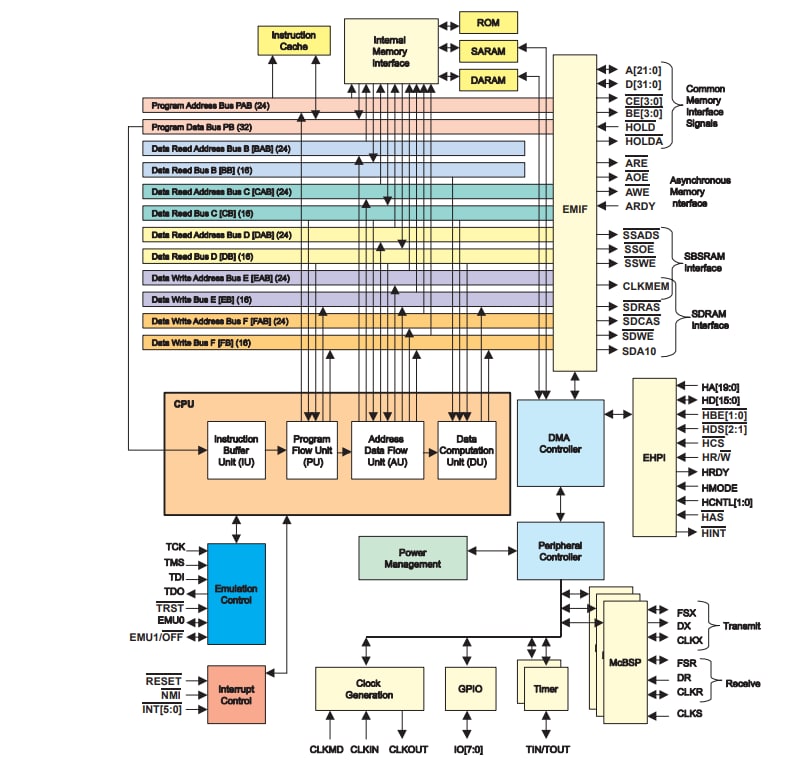

시스템 블록 선도
