Renesas Electronics Synergy™ TB-S5D3 대상 보드 키트
Renesas Synergy™ TB-S5D3 대상 보드 키트는 설계자가 S5D3 마이크로컨트롤러의 작동 및 성능을 평가할 수 있도록 지원합니다. S5D3 대상 보드 키트는 Synergy™ S5D3 마이크로컨트롤러의 SSP(Synergy Software Package) 초기 펌웨어 개발 및 평가를 제공합니다. 이 키트는 메인 MCU용 USB 커넥터 또는 2개의 PMOD 커넥터와 핀 헤더를 통해 연결됩니다. 이 키트에는 TB-S5D3 보드 1개와 USB Type-A~USB Micro-B 케이블 1개가 포함되어 있습니다.
특징
- Renesas Synergy™ S5D3 마이크로컨트롤러 그룹
- R7FS5D37A3A01CFP
- 100핀 LQFP 패키지
- Arm® Cortex®-M4 코어(부동 소수점 장치(FPU) 포함)
- 256KB SRAM
- 512KB 코드 플래시 메모리
- 8KB 데이터 플래시 메모리
- 연결성
- 메인 MCU용 장치 USB 커넥터
- S124 MCU 기반 SEGGER J-Link® S5D3 MCU의 디버깅 및 프로그래밍을 위한 온보드(OB) 인터페이스입니다. 옵션인 외부 디버거와 프로그래머를 연결하기 위한 10핀 JTAG/SWD 인터페이스도 제공됩니다.
- 신속한 프로토타이핑을 위해 적절한 PMOD 호환 주변기기 플러그인 모듈을 사용하도록 허용하는 PMOD 커넥터 2개
- 메인 MCU의 전원 및 신호에 액세스하기 위한 핀 헤더
- MCU 재설정 푸시 버튼 스위치
- MCU 부트 구성 점퍼
- 다중 클록 소스
- 메인 MCU 발진기 크리스털, 12.000MHz 정밀도와 32,768 Hz 기준 클록 제공
- 메인 MCU 내부에 추가적인 저정밀 클록 제공
- 범용 I/O 포트
- 메인 MCU 전류를 측정하도록 허용하는 점퍼 1개
- 선택된 MCU 신호를 구성하고 액세스할 수 있는 PCB 하단에 위치한 구리 점퍼
- 작동 전압
- 디버그 USB 커넥터를 통과하는 외부 5V 입력이 대상 보드 로직과 인터페이스를 구동하는 온보드 전력 레귤레이터를 제공합니다. 외부 5V 또는 3.3V는 또한 대상 보드 상의 다른 위치를 통해 공급될 수 있습니다.
- J-Link 인터페이스의 조정된 전원 및 연결 상태를 나타내는 2색 보드 상태 LED
- 빨간색 사용자 LED, 메인 MCU 펌웨어가 제어
- 사용자 푸시 버튼 스위치, 사용자 정전식 터치 버튼 센서 및 옵션 사용자 전위차계(모두 메인 MCU 펌웨어에 의해 제어됨)
키트 구성품
- TB-S5D3 보드 1개
- USB 타입 A와 마이크로-B를 연결하는 케이블 1개

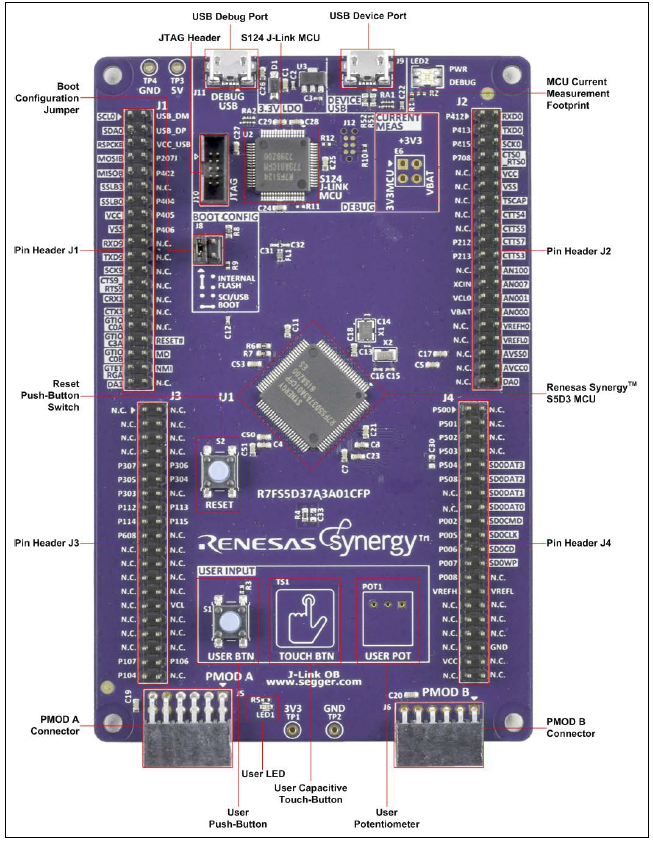

상면도

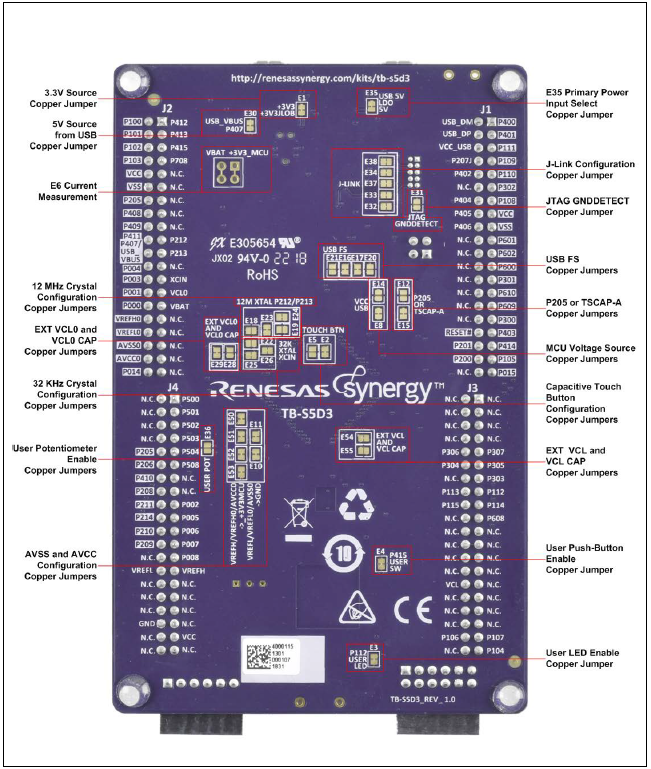

저면도
보드 블록 선도
