Renesas Electronics RTK0EMX270S01020BJ 평가 키트
Renesas Electronics RTK0EMX270S01020BJ 평가 키트는 RX 제품군 및 RDC(리졸버-디지털 컨버터)를 평가합니다. 이 키트는 48V 2A 인버터 보드, RX24T CPU 카드(RDC IC 포함), 리졸버 센서가 있는 스테핑 모터 및 다양한 케이블로 구성됩니다. 이 평가 키트는 보드 내장형 에뮬레이터 회로를 사용한 모터 제어 개발용 지원 도구와 호환됩니다. RTK0EMX270S01020BJ 평가 키트는 8A 정격 전류 퓨즈 및 75V 이상의 반복 첨두 역전압의 보호 회로와 함께 제공됩니다. RTK0EMX270S01020BJ는 24V~48V의 입력 전압 범위에서 작동하고 20MHz 수정 발진기와 함께 제공됩니다.
특징
- 전류 및 포지션 피드백 시스템을 기반으로 하는 인버터 회로를 사용하여 스테퍼 모터 서보 제어를 수행하는 스테핑 모터 서보 제어 키트
- 키트에 상응하는 리졸버 모터가 있는 샘플 코드 사용 가능
- 모터 제어 개발 지원 도구 Renesas Motor Workbench를 지원하며 키트를 사용하여 모터 제어를 학습하고 디버깅하는데 이상적임
- 보드에는 리졸버 센서 및 RAA3064002GFP 리졸버-디지털 변환기가 있는 R17PMK440CNVA4438 스테핑 모터가 장착되어 있음
- RX24T 모터 제어 마이크로컨트롤러가 장착된 CPU 카드가 포함되어 있으며, RX24T로 리졸버를 사용한 모터 제어를 실현할 수 있음
- 사용자 인터페이스:입력:
- 토글 스위치 1개, 푸시 스위치 1개
- 가변 저항기
- 디스플레이:
- LED 3개
- 인버터 제어 회로의 전원 공급 장치용 LED
- CPU 카드의 전원 공급 장치용 LED
사양
- 입력 전압 범위: 24~48V
- 20MHz 크리스털 발진기
- 제공되는 모터:
- 42mm 정사각형 크기
- 피크/정격 위상 전류: 2A
- 인버터 회로:
- 출력: 100W(최대)
- 스위칭 주파수: 20kHz 이하
- 보호 회로:
- 8A 정격 전류 퓨즈
- 반복성 피크 역방향 전압: 75V 이상
- 전류 감지:
- 25mΩ 션트 저항기
- 입력 전압 범위: 0.25~4.75V
키트 구성품
- 48V 인버터 보드
- RX24T CPU 카드(RDC IC 포함)
- 스테핑 모터(리졸버 센서 포함)
- 다양한 케이블

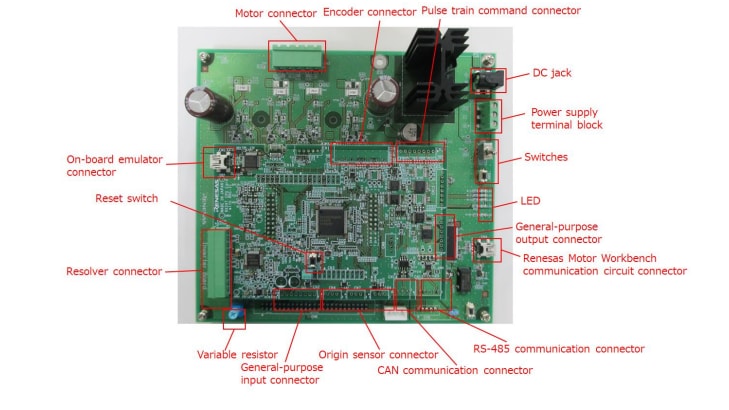

평가 보드 레이아웃
블록 선도
모터 제어 구성 다이어그램
게시일: 2020-09-30
| 갱신일: 2022-03-11
