Renesas Electronics RC22514A FemtoClock™ 2 클록 발생기
Renesas Electronics RC22514A FemtoClock™ 2 클록 발생기는 100fs(최대) 미만의 지터 성능을 가진 여러 기준 클록이 필요한 PHY, 스위치, ASIC 또는 FPGA 근처에 즉시 배치되도록 개발되었습니다. Renesas RC22514A는 내부 크리스털 기준 소스에 따라 기준 클록을 로컬로 생성하는 주파수 합성기 또는 주파수 마지닝 또는 OTN 클록 애플리케이션을 위한 DCO로 작동할 수 있습니다. Renesas RC22514A는 Renesas의 고성능 FemtoClock2 제품군 구성요소입니다.
특징
- 최대 100fs RMS 미만의 지터(10kHz~20MHz)
- PLL 코어, 부분 피드백 APLL(아날로그 PLL)로 구성
- 통합 78.125MHz 크리스털에서 작동
- 입력/크리스털 주파수와 독립적인 APLL 주파수
- 주파수 합성기 또는 DCO(디지털 제어식 발진기)로 작동
- DCO의 튜닝 세분성은 1ppb 미만입니다.
- 최대 1MHz I2C 또는 최대 20MHz SPI 직렬 프로세서 포트 지원
- 최대 4배 다른 구성으로 내부 고객 정의 가능 OTP(일회성 프로그래밍 가능) 메모리를 통해 재설정 후 자동으로 구성 가능
- 프로그래밍 가능 상태 출력
- 4x 차동/8x LVCMOS 출력
- 10MHz~1GHz내 모든 주파수(LVCMOS의 경우 180MHz)
- 프로그래밍 가능 출력 버퍼는 HCSL(DC 결합), LVDS/LVPECL/CML(AC 결합) 또는 LVCMOS 2개를 지원합니다.
- 400~800mV 중에서 선택 가능한 차동 출력 스윙
- 출력 활성화 입력(프로그래밍 가능 효과 제공)
- 4mm x 4mm 28-VFQFPN 패키지
애플리케이션
- 100Gbps/400Gbps PHY 또는 스위치용 레퍼런스 클록 발생기
- OTU3/OTU4 매퍼를 위해 조절 가능한 OTN 클록 레퍼런스
- 프로그래밍 가능 FiberOptic 모듈용 기준 클록

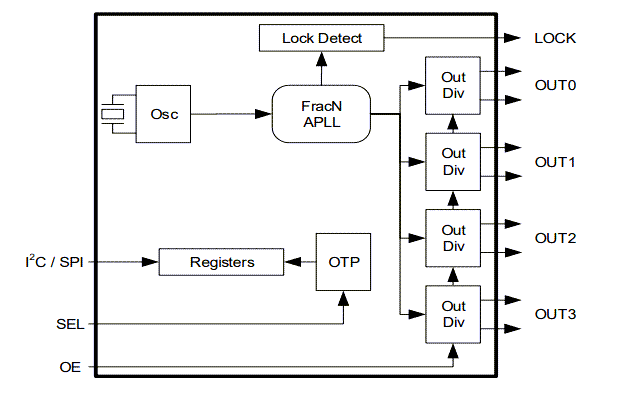

블록 선도
관련 키트
Renesas Electronics RC32514A-EVK FemtoClock™ 2 평가 키트
키트는 RC32514A 및 RC22514A를 기반으로 합니다.
