Renesas Electronics RAJ240055 R-BMS F 평가 키트
Renesas Electronics RAJ240055 R-BMS F 평가 키트는 소형 진공 청소기, 로봇 진공 청소기, 소비자 및 의료 기기용으로 설계된 2~4S셀(~8V~16V) 솔루션입니다. 이 키트는 2~4시리즈 리튬 이온 배터리 연료 게이지 IC인 RAJ240055리튬 이온 배터리 FGIC로 구동되며, 별도의 MCU와 AFE 블록을 단일 패키지로 결합하여 다양한 배터리 보호 및 관리 작업을 수행할 수 있습니다.
Renesas RAJ240055 R-BMS F 평가 키트는 RAJ240055 리튬 이온 배터리 연료 게이지 IC(FGIC)를 사용하는 BMS(배터리 관리장치)를 평가하는 평가 모듈(RTK0EF0163DK02BU), USB 시스템 관리 버스(SMBus), 인터페이스 어댑터로 구성되어 있습니다. 또한 이 키트에는 추가 개발이 필요 없는 고정적이고 사용하기 쉬운 소프트웨어인 R-BMS F 펌웨어가 포함되어 있으며, 장치의 다양한 임계값을 지정할 수 있는 사용자 구성 설정이 가능합니다. 평가 키트를 사용하면 펌웨어 개발 없이도 평가에서 고객 인증으로 원활하게 전환할 수 있습니다.
특징
- 2~4-cell 리튬 이온 배터리로 RAJ240055 평가 시스템 완료
- 빠른 설정을 위한 2-cell~4-cell 구성에 최적화된 회로 모듈
- 시스템 관리 버스 I/F 통신
- 빠른 설정과 최소한의 와이어 연결을 위한 내장형 저항 셀 시뮬레이터
- 구성을 위한 GUI 기반 PC 소프트웨어
애플리케이션
- 휴대용 전원 시스템
- 핸드헬드 전자 제품
- 클리너
- 산업
키트 구성품
- RAJ240055 FGIC로 R-BMS F 평가용 Evm
- USB 시스템 관리 버스 인터페이스 어댑터
- 시스템 관리 버스 I/F PC 연결용 USB 케이블
- SMBus I/F를 EVM에 연결하기 위한 직렬 케이블
키트
Renesas Electronics RAJ240090/100 R-BMS F 평가 키트
RAJ240100와 RAJ240090 리튬 이온 배터리 FGIC로 작동하는 3~10S 셀(약 12V~40V) 솔루션입니다.
부하 전류로 평가

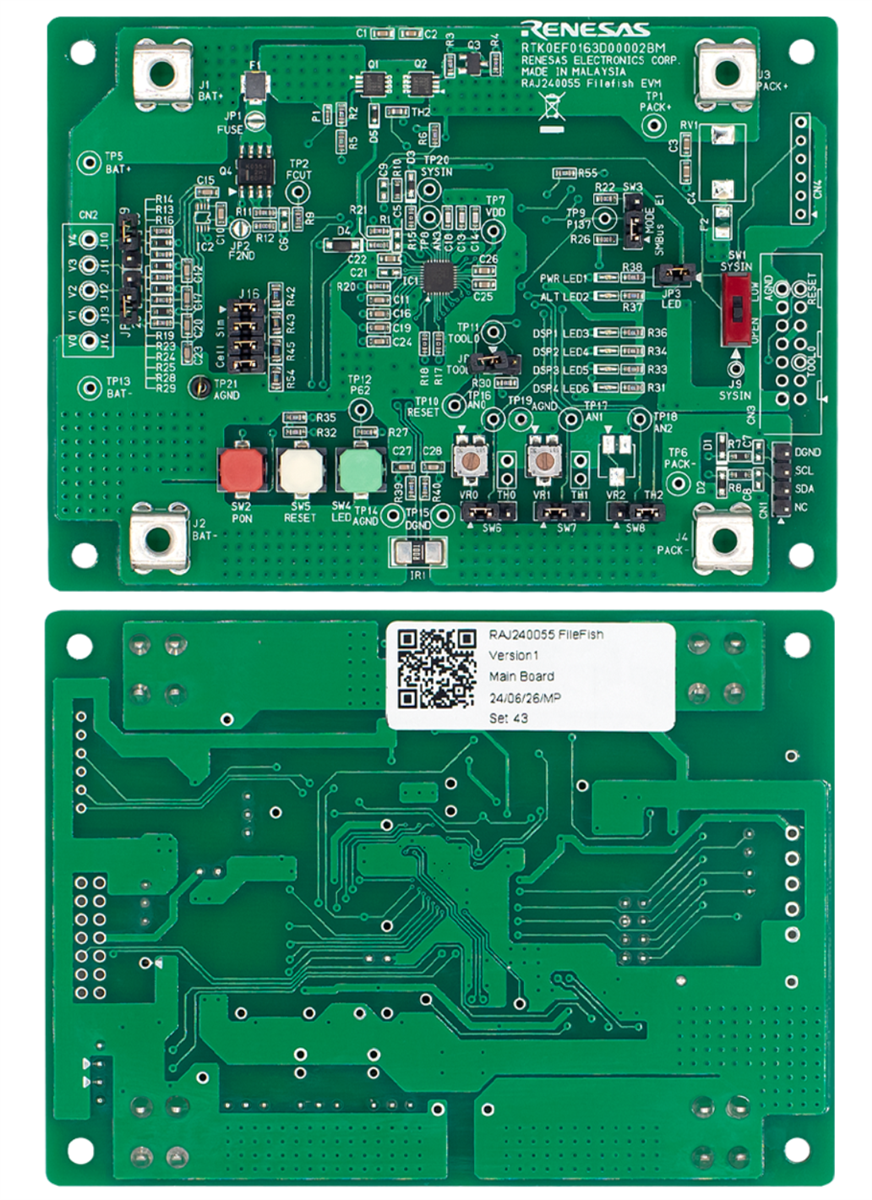

레이아웃
