Renesas Electronics RAA270000KFT 전력 관리 IC (PMIC)
Renesas Electronics RAA270000KFT 전력 관리 IC (PMIC)는 RH850 마이크로컨트롤러 시리즈용으로 설계되었습니다. RAA270000KFT에는 2개의 통합 전류 모드 DC-DC 컨버터, 4개의 LDO 선형 레귤레이터 및 2개의 선형 추적기가 포함되어 있습니다. 이 장치는 2.1MHz의 스위칭 주파수를 특징으로 합니다. RAA270000KFT PMIC는 레귤레이터의 과전압 및 부족 전압 감지, 외부 마이크로컨트롤러 모니터링을 위한 워치독과 같은 여러 모니터링 기능 및 진단 기능을 제공합니다.
Renesas RAA270000KFT PMIC의 입력 전압, 모든 레귤레이터의 출력 및 온도에 따른 내부 아날로그 전압은 외부 마이크로컨트롤러의 ADC를 통해 모니터링됩니다. RAA270000KFT에는 전원 켜기/끄기 시퀀스 컨트롤러가 포함되어 있어 대상 마이크로 컨트롤러의 전원 켜기/끄기 시퀀스를 제어하기 위한 외부 컴포넌트를 줄일 수 있습니다.
특징
- 입력 범위
- 지정된 기능의 수행을 위한 6.0V~18.5V
- 5.4V~: 전원 레일, 5V/3.3V/1.25V 및 추적기 기능 (저전압 감지 안함)
- 3.9V~: 리셋되지 않음
- 스위칭 레귤레이터 2개
- POL(Point-of-Load)의 경우 - 5.7V/1000mA
- MCU 코어의 경우 - 1.25V/700mA
- 선형 레귤레이터 4개, MCU의 경우 - 3.3V/10mA, 5.0V/300mA, 3.3V/160mA, 5.0V/60mA
- 선형 트랙커 2개, 배터리 단락 보호 기능 - 150mA
- 자동 파워 시퀀스
- 감시 타이머
- 아날로그 멀티플렉서
- 인터럽트 요청
- 과열 방지
- 리셋 발생기
- 노출된 다이 패드, QFP 패키지, 64pin, 12mm x 12mm
애플리케이션
- 자동차 애플리케이션
- 산업용 애플리케이션
- RENESAS의 마이크로 컨트롤러, RH850 E1x 및 C1x 시리즈에 이상적인 파워 서플라이
관련 제품
Renesas Electronics RH850 32비트 자동차용 MCU
확장 가능한 폭넓은 범위의 제품에 걸쳐 매우 낮은 소비전력으로 고성능 밸런스를 제공합니다.

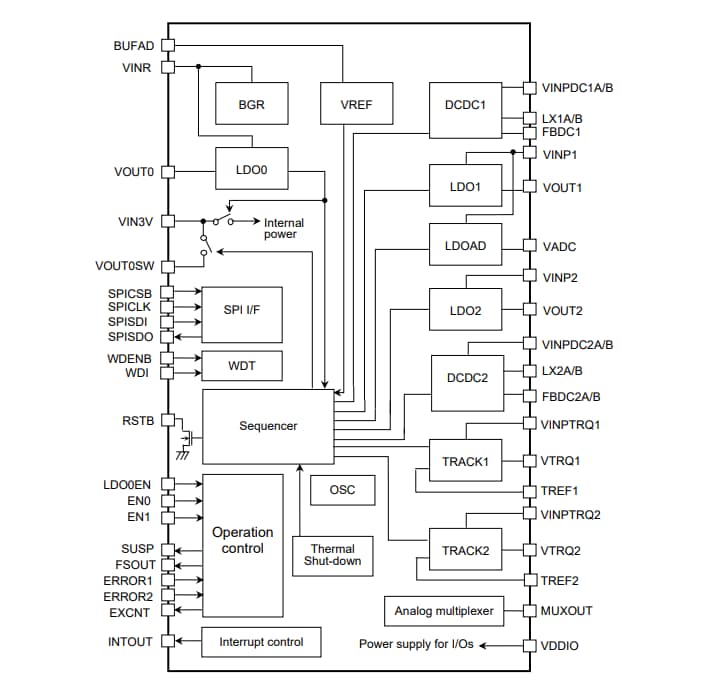

블록 선도
