Renesas Electronics MCK-RA4T1 모터 제어 키트
Renesas Electronics MCK-RA4T1 모터 제어 키트를 사용하면 영구 자석 동기식 모터(브러시리스 DC 모터)를 사용하여 모터 제어를 쉽게 평가할 수 있습니다. 모터 제어 키트는 1/2/3션트 전류 감지 및 모터 제어 개발 도구, 홀 센서, 인코더, 유도 위치 센서 및 브러시리스 DC 모터 솔루션을 지원합니다. MCK-RA4T1 모터 제어 키트는 과전류 감지 회로를 사용하고 과전류 보호 기능을 제공합니다. 이 모터 제어 키트는 통신 보드, CPU 보드, 인버터 보드로 구성됩니다. MCK-RA4T1 모터 제어 키트에는 RA4T1의 플래시 프로그래밍을 위한 보드 내장형 디버거가 포함되어 있습니다. 이 모터 제어 키트는 모터 제어 개발 지원 도구를 지원합니다.
특징
- RA4T1의 플래시 프로그래밍을 위한 보드 내장형 디버거
- 1-shunt/3-shunt 전류 감지 지원
- 과전류 감지
- 모터 제어 개발 지원 도구
- 과전류 감지 회로를 사용한 과전류 보호 기능
사양
- 0~48V 분할 3상 출력 전압 감지(저항에 의한 감지)
- -16.5~16.5A 3상 출력 전류 감지(션트 저항기 사용)
- 21.4A 과전류 감지 기능
- 20kHz(일반) 스위칭 주파수
애플리케이션
- 홀 센서
- 엔코더
- 유도 위치 센서
- 브러시리스 DC 모터 솔루션
키트 구성품
- 인버터 보드(RTK0EM00B12020BJ) 1개
- CPU 보드(RTK0EM430C00000BJ) 1개
- 브러시리스 DC 모터(R42BLD30L3) 1개
- USB 케이블 1개
- 나사 8개
- 스탠드오프 8개

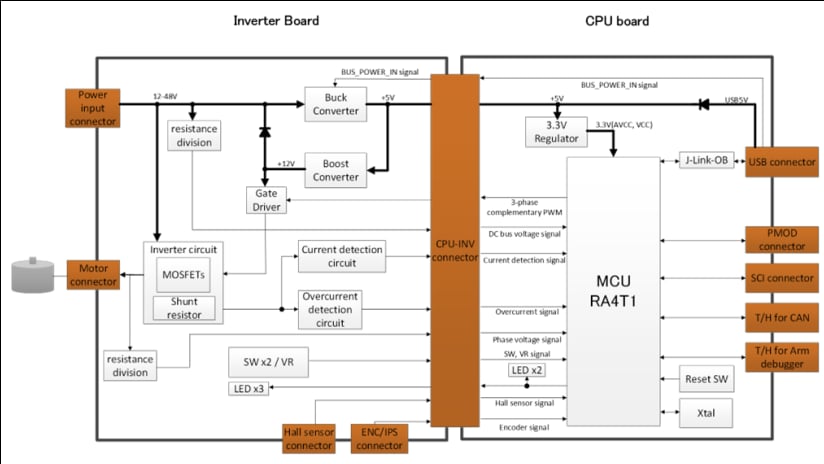

블록 선도
제품 내용
관련 제품
Renesas Electronics RA4T1 Arm® 마이크로컨트롤러
100MHz Arm® Cortex®-M33 코어 및 고속 아날로그 비교기가 포함되어 있습니다.
Renesas Electronics FPB-RA4T1 고속 시제품화 보드
RA4T1 MCU를 사용하여 평가, 시제품화 및 개발을 위한 진입점을 제공합니다.
게시일: 2024-03-13
| 갱신일: 2024-09-26
