Renesas Electronics ISL854102 동기식 벅 조정기
Renesas Electronics ISL854102 동기식 벅 조정기는 3~40V의 입력 범위를 제공하는 동시에 다양한 애플리케이션을 위해 사용하기 쉬운 고효율, 낮은 BOM 카운트 솔루션을 제공합니다. ISL854102는 하이 측 및 로우 측 NMOS FET를 통합하고 있으며 경부하 조건에서 효율을개선하기 위한 PFM 모드가 있습니다. 강제 PWM 모드가 필요한 경우 이 기능을 비활성화할 수 있습니다.
Renesas Electronics ISL854102 벅조정기는 500kHz의 기본 주파수로 전환하며 300kHz~2MHz의 외부 저항기를 사용하여 프로그래밍할 수도 있습니다. ISL854102는 다양한 애플리케이션을 위한 설계 솔루션을 구현하는 동시에 넓은 VIN 범위와 감소된 BOM을 사용하여 우수한 성능을 발휘합니다.
ISL854102는 -40~+125°C의 전체 산업 온도 범위를 제공하며 소형 무연 4mm x 3mm DFN 플라스틱 패키지로 제공됩니다.
특징
- 3~40V 넓은 입력 전압 범위
- 고효율을 위한 동기식 작동
- 보상 불필요
- 하이 측 및 로우 측 NMOS 장치 통합
- 경부하 조건에서 PFM 또는 강제 PWM 모드 선택 가능
- 내부 고정 주파수(500kHz) 또는 가변 스위칭 주파수(300kHz~2MHz)
- 최대 1.2A 연속 출력 전류
- 내부 또는 외부 소프트 스타트
- 외부 구성 요소 최소화
- 전력 양호 및 인에이블 기능 사용 가능
애플리케이션
- 산업 제어
- 의료 기기
- 휴대용 계측기
- 분산형 전원 공급 장치
- 클라우드 인프라

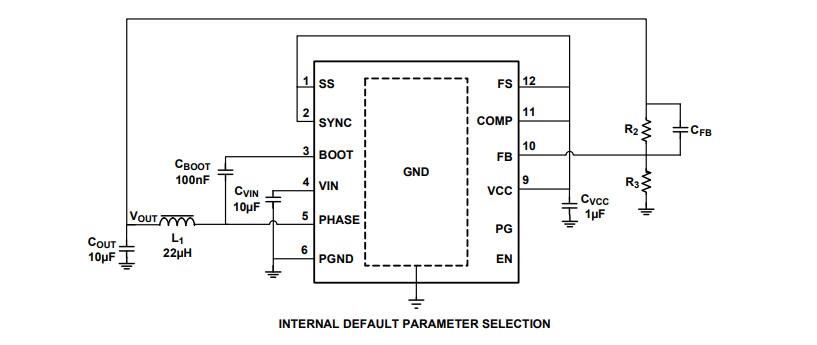

일반 애플리케이션
게시일: 2020-07-10
| 갱신일: 2022-03-11
