Renesas Electronics ISL28191 및 ISL28291 연산 증폭기
Renesas Electronics ISL28191 및 ISL28291 단일 및 이중 연산 증폭기는 작은 크기에 초저잡음 및 낮은 왜곡 레일-레일 출력을 제공합니다. ISL28191 연산 증폭기는 +3V의 단일 전원까지 완전히 작동하도록 설계되었습니다. 이 장치는 또한 레일-레일을 스윙하는 출력부와 접지(접지 감지)로 확장되는 입력 공통 모드 전압이 특징입니다.
ISL28191 및 ISL28291은 단위 이득이 안정적이며 입력 기준 전압 잡음은 1.7nV/√Hz 입니다. 이 연산 증폭기의 특징은 1kHz에서 0.00018% THD+N입니다.
ISL28191은 공간 절약형 6리드 UTDFN(1.6mmx1.6mm) 및 6리드 SOT-23 패키지로 제공됩니다. ISL28291은 8리드 SOIC, 10LD 1.8mmx1.4mm UTQFN 및 10리드 MSOP 패키지로 제공됩니다. Renesas Electronics ISL28191 및 ISL28291 단일 및 이중 연산 증폭기는 -40~+125°C에서 보장됩니다.
특징
- 입력 전압 잡음: 1kHz에서 1.7nV/√Hz
- 2VP-P VOUT에서 1kHz THD+N(표준) 0.00018%
- 고조파 왜곡: -76dbc, -70dBc, FO = 1MHz
- 대역폭: 61MHz -3dB
- 최대 오프셋 전압: 630μV
- 입력 바이어스 전류: 3µA
- CMRR: 100dB(표준)
- 단일 공급 전압 범위: 3~5.5V
- 레일-레일 출력
- 접지 감지
- 인에이블 핀(8리드 SOIC 패키지 옵션에는 제공되지 않음)
- 무연(RoHS 규격 준수)
애플리케이션
- 저잡음 신호 처리
- 저잡음 마이크/전치증폭기
- ADC 버퍼
- DAC 출력 증폭기
- 디지털 저울
- 스트레인 게이지/센서 증폭기
- 무선 시스템
- 휴대용 장비
- 적외선 검출기
관련 제품
Renesas Electronics 호흡기 시스템
복도 또는 비 ICU 사용 사례에 사용되는 휴대용 인공 호흡기를 제공하기 위한 기준 설계 장치.

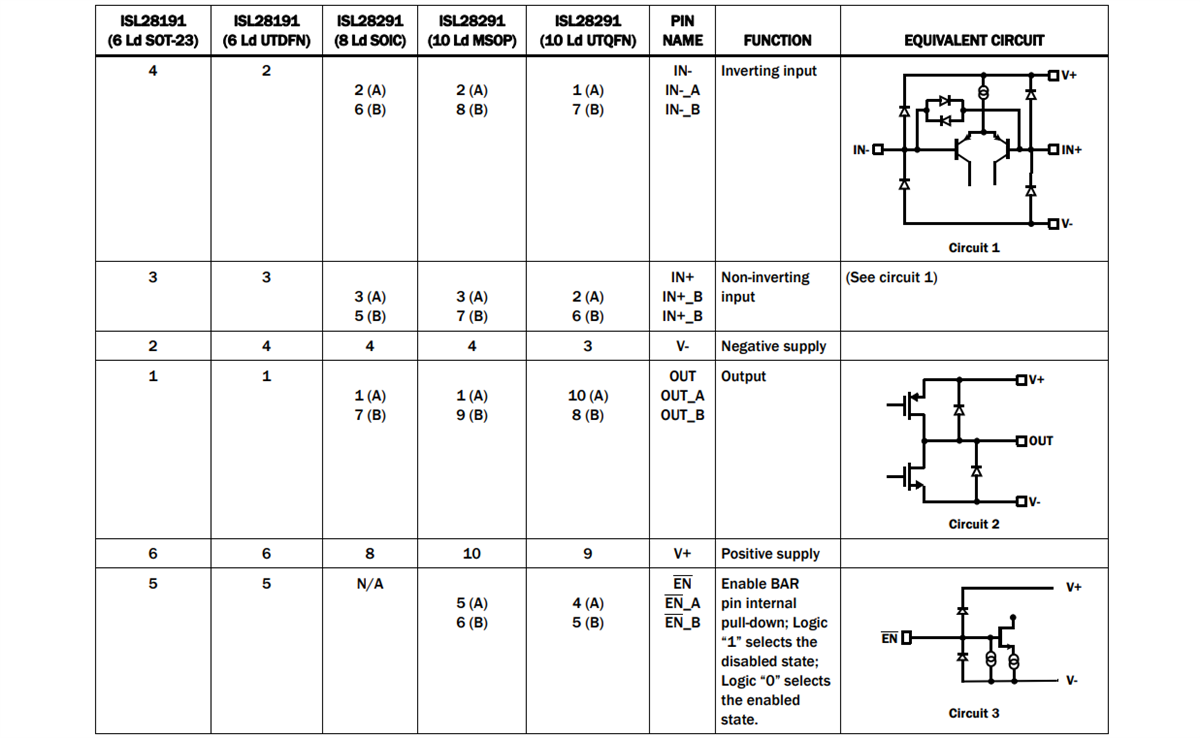

핀 설명
