Renesas Electronics IO-Link 사용 센서 시스템
Renesas Electronics IO-Link 사용 센서 시스템은 Renesas 및 IDT(Integrated Device Technology) 제품을 함께 결합하여 종합적인 솔루션을 제공합니다. 이 기준 설계는 센서 및/또는 액추에이터와 통신하는 데 사용되는 지점 간 직렬 통신 프로토콜 표준인 IO-Link를 사용합니다. 사용자는 이 표준을 통해 프로세스 데이터, 서비스 데이터, 이벤트 데이터의 세 가지 유형의 데이터를 제어 및 교환할 수 있습니다.
Renesas RL78 마이크로컨트롤러에 의해 제어되는 IDT ZSC310xx 센서 신호 컨디셔너 및 ZIOL2401 IO-Link 인터페이스는 Industrial 4.0, Made-In-China 2025, IIoT와 같은 산업 자동화 트렌드를 뒷받침하는 완전한 솔루션을 구성합니다. 압력 감지, 레벨 감지, 무게 감지 및 기타 다양한 감지 기능에 사용될 수 있습니다.
특징
- ZIOL2401로 입증된 IO-Link PHY
- 센서 애플리케이션용으로 적합한 낮은 전력, 전류 소비량 및 강력한 아날로그 기능을 가진 MCU
- ZSC310xx를 이용한 손쉬운 센서 신호 컨디셔닝
- 빠른 통합

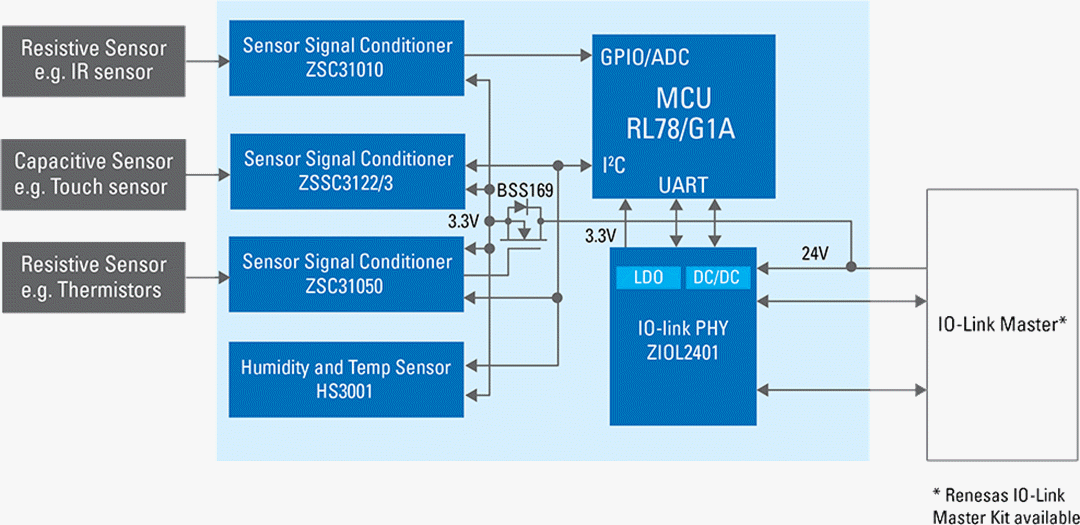

블록 선도
마이크로컨트롤러
Renesas Electronics RL78 16비트 마이크로컨트롤러
강력한 주변기기 기능을 갖춘 초저전력 MCU.
라인 드라이버
Renesas Electronics ZIOL2401 이중 채널 라인 드라이버
2개의 독립적인 HV I/O 채널을 제어하도록 설계된 라인 드라이버 및 레벨 시프터
센서 신호 컨디셔너
Renesas Electronics ZSC31010 저항성 센서 신호 컨디셔너
EEPROM을 통해 저항성 브리지 센서를 쉽고 정확하게 보정할 수 있도록 설계된 CMOS IC입니다.
Renesas Electronics ZSSC3123 cLite™ 센서 신호 컨디셔너
최대 260pF의 정전용량과 125aF/LSB~1pF/LSB의 감도를 가진 센서용으로 구성 가능합니다.
게시일: 2019-10-15
| 갱신일: 2023-10-24
