Renesas Electronics ICL3221E RS-232 인터페이스 IC
Renesas Electronics ICL3221E RS-232 인터페이스 IC는 VCC= 3.0V에서도 ElA/TIA-232 및 V.28/V.24 사양을 충족하는 3.0V ~ 5.5V 전원 공급식 RS-232 송신기/수신기입니다. 또한, 이 장치는 송신기 출력 및 수신기 입력(RS-232 핀)에 ±15kV ESD 보호(IEC61000-4-2 공극 및 HDM(인체 모형))를 제공합니다.
ICL3221E는 온 칩 전원 공급 장치 및 드라이버 회로의 전원을 차단하는 자동 전원 차단 기능을 갖추고 있습니다. 연결된 주변 기기가 차단되거나 RS-232 케이블이 제거되면 전원 차단이 발생하여 하드웨어 또는 운영체제를 변경하지 않고 시스템 전원을 자동으로 보존합니다. 유효한 RS-232 전압이 모든 수신기 입력에 인가될 때 이 장치가 다시 전원을 공급합니다.
특징
- ±15kV까지 RS-232 I/O 핀을 위한 ESD 보호(IEC61000)
- MAX3221E를 위한 드롭인 교체
- 저전력, 핀 호환 업그레이드
- VCC= 2.7V와 호환되는 RS-232
- 3V에서 EIA/TIA-232 및 V.28/V.24 사양 충족
- 래치업 없음
- 온 칩 전압 컨버터는 VCC= 3.3V에서 4개의 외부 0.1µF 커패시터만 필요
- 수동 및 자동 전원 차단 기능
- 잡음 내성 향상을 위한 수신기 히스테리시스
- 최소 데이터 전송 속도 보장: 250kbps
- 넓은 전원 공급 범위: 단일 +3~+5.5V
- 전원 차단 상태에서 1µA의 낮은 공급 전류
- 무연(RoHS 규격 준수)
애플리케이션
- RS-232 통신 포트가 필요한 모든 시스템
- 배터리 전원 공급식, 핸드헬드 및 휴대용 장비
- 랩톱 컴퓨터 및 노트북
- 모뎀, 프린터 및 기타 주변기기
- 디지털 카메라
- 휴대폰/휴대 전화

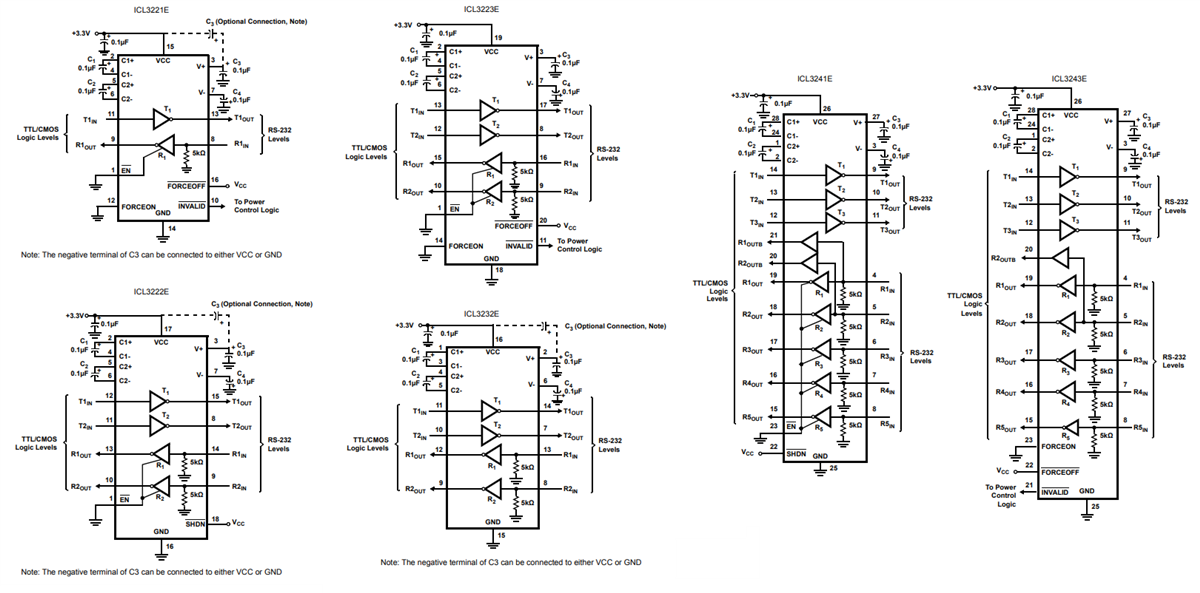

일반 작동 회로
