Renesas Electronics FPB-RA4T1 고속 시제품화 보드
Renesas Electronics FPB-RA4T1 고속 시제품화 보드(RTK7FPA4T1S00001BE)는 RA4T1 MCU를 사용하여 평가, 시제품화 및 개발을 위한 진입점을 제공합니다. Renesas FPB-RA4T1 시제품화 보드는 R7FA4T1BB3CFM 마이크로컨트롤러가 장착된 상태로 제공되며 다양한 애플리케이션을 위한 시제품 개발 전용 평가 보드입니다. 추가 도구 없이 프로그램을 작성/디버깅하기 위한 내장형 SEGGER J-Link™ 에뮬레이터 회로가 있습니다. 또한 Arduino™ Uno 및 Pmod™ 인터페이스에는 모든 마이크로컨트롤러 핀에 대한 표준 및 스루홀 액세스 기능이 포함되어 있는 이 보드는 높은 확장성을 제공합니다. 샘플 소프트웨어를 사용하여 RA4T1 MCU의 기능을 시연하고 RA4T1 고속 시제품화 보드와 다양한 무선 모듈 또는 센서 모듈을 연결할 수 있습니다.
특징
- 64-핀 RA4T1 32-비트 마이크로컨트롤러 장착
- 온칩 메모리
- 128KB 코드 플래시
- 40 KB SRAM
- 4 KB 데이터 플래시 메모리
- 53mm × 85mm 크기(1.6mm 두께)
- 전원 공급 전압
- 보드 공급용 5V
- VCC 의 경우 3.3V
- 2.7V~3.6V MCU 작동 전압 범위
- 전원장치 회로
- VBUS(5V 입력) USB 커넥터, VBUS는 LDO에 의해 3.3V로 변환됨
- 2-핀 외부 전원장치 헤더
- 리셋 1개 및 사용자 푸시 스위치 1개
- 마이크로컨트롤러의 모든 핀에 액세스할 수 있는 스루홀
- LED 표시기들
- 녹색 전원 표시등 1개
- 녹색 사용자 표시기 2개
- 노란색 보드 내장형 디버거 ACT 1개
- 마이크로 USB Type-B 커넥터
- 12-핀 Pmod 커넥터 2개, 각도 타입
- Arduino 커넥터
- 6-핀 커넥터 1개
- 8-핀 커넥터 2개
- 10-핀 커넥터 1개
- 이 인터페이스는 Arduino Uno R3/R4와 호환 가능
- 32-핀 MCU 헤더 2-개
- J-Link 보드 내장형 프로그래머/디버거
- 다양한 RA4T1 소프트웨어 및 도구 지원
애플리케이션
- 전동 공구
- 절단 도구
- 드릴
- Grinder
- Sander
- 빌딩 자동화
- 펌프
- 팬
- 컴프레서
- 스마트 홈
- 에어컨
- 세탁기
- 진공 장비
- 식기 세척기
- IH 쿠커
보드 레이아웃

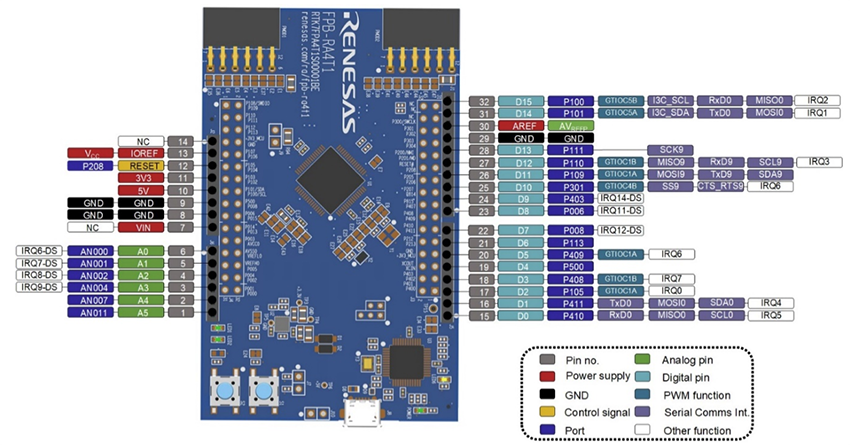

아두이노 인터페이스
Pmod 인터페이스
FPB-RA4T1 고속 시제품화 보드에는 2개의 Pmod 커넥터가 있습니다. Pmod 1은 타입 6A 인터페이스를 지원하며 타입 2A 및 타입 3A용으로 구성할 수도 있습니다. Pmod 2은 타입 2A를 지원하고 인터페이스를 타입 3A용으로 구성할 수도 있습니다.
