Renesas Electronics FPB-RA0L1 평가 보드
Renesas Electronics FPB-RA0L1 평가 보드는 RA0L1 MCU를 사용한 평가, 시제품화 및 개발을 위한 시작점을 제공합니다. RA0L1 32MHz 마이크로컨트롤러는 정전식 터치 기능과 저전력 및 주변장치를 갖춘 Arm® Cortex®-M23 코어를 제공하여, BOM 비용 절감과 단순한 설계에 최적화되어 있습니다.
FPB-RA0L1 보드는 하드웨어 도구 없이도 사용할 수 있는 에뮬레이터 회로를 통합하고 있습니다. 또한 보드는 즉시 사용할 수 있는 USB Type-C®케이블과 함께 패키지로 제공됩니다.

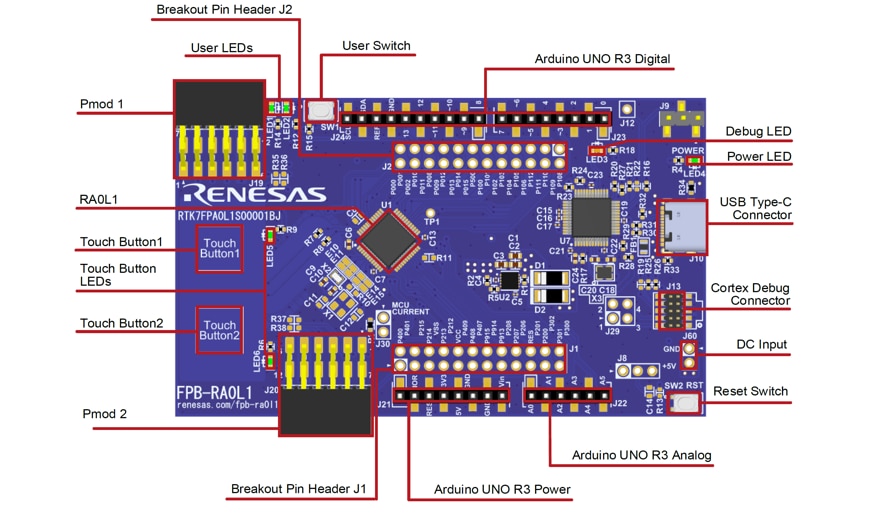

Renesas FPB-RA0L1 평가 보드는 모든 MCU 신호 핀에 접근할 수 있는 핀 헤더용 스루홀을 통합하여 브레드보드로 쉽게 시제품화 할 수 있습니다. 푸시 버튼 1개, 정전식 터치 버튼 2개, LED 2개로 간단한 프로그램을 빠르게 실행할 수 있습니다.
애플리케이션
- 가전제품
- 인덕션 난방 조리기
- 스마트 펜
- IoT 애플리케이션
- 정전식 터치 센싱을 사용한 주입 높이 모니터
- 다목적 공기 품질 센서 솔루션
- 빌딩/가정 자동화
- 터치리스 버튼 솔루션
- 2D 터치 센서가 있는 주방 범위 후드
- 산업용 - AC/DC 비절연 정전식 터치 벽면 스위치
사양
- 48핀 LFQFP 패키지로 R7FAOL1074CFL MCU 지원
- 64KB ROM, 16KB SRAM, 1KB 데이터 플래시 메모리
- 5V VCC 3.3V 및 MCU 범위 1.6V~5.5V 전력 공급
- LED
- 전원 - 녹색 1개
- 사용자 - 녹색 2개
- OB ACT - 노란색 1개
- 녹색 터치 버튼 led 2개
- 푸시 스위치 - 리셋 스위치 1개, 사용자 스위치 1개
- 버튼 정전식 터치 2개
- 보드 크기:56.0 mm x 93.0mm 두께:11.65 mm
- USB 2.0 커넥터 - USB Type-C
- Pmod™커넥터 각형, 12핀 2개
- Arduino®UNOR3 6핀 1개, 8핀 2개, 10핀 1개
- 브레이크아웃 핀 헤더(12핀 2개)
- 디버거 J-Link OB, 10핀 Cortex 디버그 커넥터
관련 MCU
Renesas Electronics RA0L1 32MHz Arm® Cortex®-M23 마이크로컨트롤러
RA0 시리즈 MCU에 정전식 터치 기능을 추가합니다.
개발 도구
Renesas Electronics RSSK-RA0L1 평가 시스템
RA0L1 MCU로 정전식 터치 앱 개발에 필요한 구성요소를 제공하는 키트입니다.
