Renesas / Dialog AT25FF041A 4Mb SPI 직렬 플래시 메모리
Renesas/Dialog AT25FF041A 4Mb SPI 직렬 플래시 메모리는 부팅/코드 섀도잉 및 Execute-in-Place 작업을 위한 빠른 읽기 성능과 낮은 절전 전력이 필요한 시스템을 위한 표준 클래스 코드 및 데이터 스토리지 솔루션입니다. AT25FF041A은 범용 호환 핀아웃/명령 세트를 제공하고 듀얼 IO, 쿼드 IO 및 XiP 작동을 지원합니다. Renesas/Dialog AT25FF041A 플래시 메모리는 낮은 소비 전력과 넓은 작동 전압 범위가 특징으로, 배터리 전원 공급식 설계에 최적화되어 있습니다.
특징
- 보편적으로 호환되는 핀 아웃 및 명령 세트
- 부트 로더 작업을 위한 낮은 절전 전력
- 듀얼 IO, 쿼드 IO 및 XiP 작동 지원
- XiP을 위한 연속 읽기, 랩 및 버스트 모드
애플리케이션
- 표준 클래스 코드 및 데이터 스토리지 시스템
- 배터리 전원 공급식 설계
사양
- 전압 범위: 1.65V~3.6V
- 4Mbit (2Mbit 물리적 블록 2개) 플래시 메모리
- SPI(직렬 주변기기 인터페이스) 호환
- SPI 모드 0 및 3 지원
- 이중 출력 작동 지원(1-1-2)
- 쿼드 출력 작동 지원(1-1-4)
- 쿼드 I/O 작동 지원(1-4-4)
- XiP 작동 지원(1-4-4, 0-4-4)
- 클록-출력 8ns의 최대 작동 주파수 133MHz
- 코드/데이터 저장 애플리케이션을 위한 유연하고 최적화된 삭제 아키텍처
- 균일한 4kByte 블록 삭제
- 균일한 32kByte 블록 삭제
- 균일한 64kByte 블록 삭제
- 풀 칩 삭제
- 유연한 비휘발성 블록 보호
- 128바이트 공장 프로그래밍 고유 식별자 1개
- 128바이트 3개, OTP(1 회 프로그래밍 가능) 보안 레지스터
- 유연한 프로그래밍
- 바이트/페이지 프로그램(1 ~ 256바이트)
- 순차 프로그램 모드 기능
- 프로그램 일시 중단 재개 삭제
- 소프트웨어 제어 리셋 및 종단 명령
- 하드웨어 리셋 옵션(홀드 핀을 통해)
- JEDEC 하드웨어 리셋
- 비휘발성 상태 레지스터 구성 옵션
- JEDEC 표준 제조업체 및 장치 ID 읽기 방법론
- SFDP(직렬 플래시 검색 가능 매개변수) 버전 1.6
- 낮은 전력 손실
- 대기 전류: 30µA(표준)
- 8.5µA DPD(딥 파워 다운) 전류(표준)
- 7nA UDPD(울트라 딥 파워 다운) 전류(표준)
- 8.5mA 능동 읽기 전류(1,04MHz에서 1-1-1)
- 8.5mA 프로그램 전류
- 9.6mA 삭제 전류
- 사용자 구성 가능 및 자동 I/O 핀 구동 레벨
- 100,000 프로그램/삭제 사이클 내구성
- 20년 데이터 보존
- -40°C~+85°C 온도 범위
- 업계 표준 친환경(무연/무할로겐 /RoHS 규격 준수) 패키지 옵션
- 8리드 SOIC (150mil 및 208mil)
- 8패드 초박형 DFN (2mm x 3mm x 0.6mm)
- 8볼 WLCSP
- DWF(웨이퍼 형태 다이)

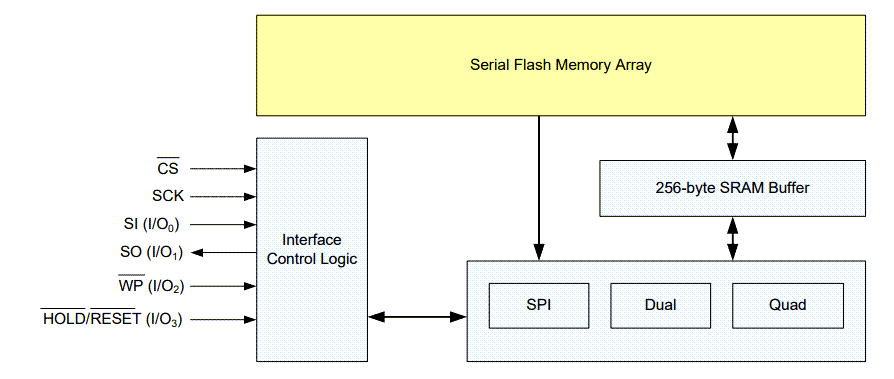

블록 선도
게시일: 2023-10-03
| 갱신일: 2023-11-07
