Renesas Electronics ZSSC3230 정전식 센서 신호 컨디셔너 IC
Renesas/IDT ZSSC3230 용량성 센서 신호 컨디셔너 IC는 정확한 정전용량-디지털 변환과 용량성 센서 신호의 센서별 보정을 위한 CMOS 집적회로입니다. 비휘발성 NVM(다중 시간 프로그래밍 가능) 메모리에 저장된 보정 계수로 보정 알고리즘을 실행하는 내부 디지털 신호 프로세서를 통해 센서 오프셋, 감도 및 온도 드리프트의 디지털 보상이 이루어집니다.
Renesas/IDT ZSSC3230 정전식 센서 신호 컨디셔너 IC는 직렬 인터페이스를 통해 간단한 프로그래밍을 제공합니다. 이 인터페이스는 메모리에 일련의 교정 계수를 프로그래밍하는 PC 제어 교정 절차에 사용됩니다. ZSSC3230은 최대 30pF의 정전용량을 제공하는 정전식 센서를 위해 구성할 수 있으며 최대 18비트까지 확장 가능한 출력 분해능을 제공합니다. 이 장치는 단일 종단 정전식 센서와 호환됩니다. 측정 및 수정된 센서 값은 II2C(3.4MHz 이하)로 출력될 수 있습니다.
ZSSC3230은 가속화된 신호 처리, 향상된 분해능 및 향상된 잡음 내성을 제공합니다. 이러한 기능은 에너지 효율에 대한 요구 사항이 가장 높은 고속 제어, 안전 및 실시간 감지 애플리케이션을 지원합니다.
특징
- 낮은 소비 전류: 초당 1샘플에서 1.3µA
- 최대 목표 입력 정전용량: 30pF
- 프로그래밍 가능 정전용량 범위 및 오프셋
- 14비트 분해능에서 2ms의 높은 샘플링 속도
- ADC 분해능: 속도 및 분해능 조절 가능, 최대 18비트
- 내부 자동 보상 온도 센서가 스트레스에 민감하지 않음
- 내부 평균을 사용하는 오버 샘플링 모드
- 작은 다이 크기
- 시퀀스 종료 인터럽트 출력으로 프로그래밍 가능한 측정 순서, 단일 샷 및 자동 측정 주기 달성 가능
- 인터럽트 기능
- 고객이 사용하기 위한 구성 및 여유 공간을 위해 통합된 NVM
- 외부 리셋 핀(낮은 활성)
- 외부 트리밍 구성 요소가 필요하지 않음
- 고집적 CMOS 설계
애플리케이션
- 습도 센서
- 압력 센서, 레벨 센서
- 에너지 효율적인 솔루션을 위한 스마트한 디지털 정전식 센서
- 소비재/백색가전(예: HVAC)
- 의료 애플리케이션
블록 선도

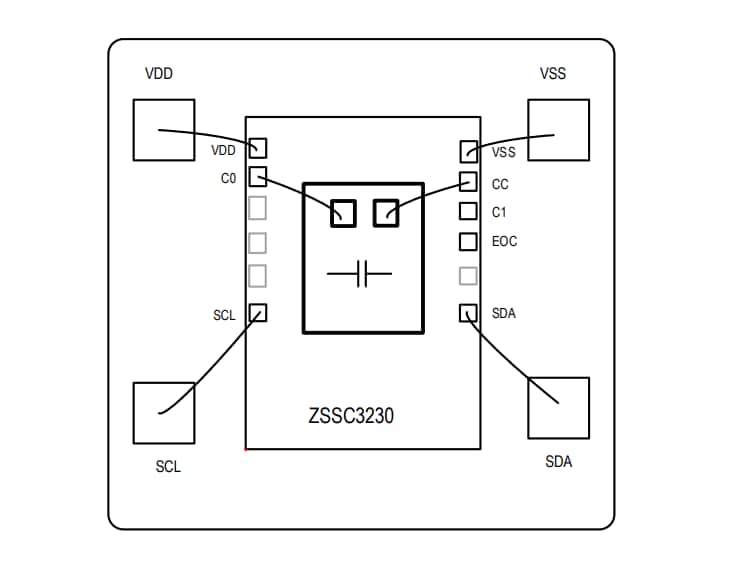

기본 애플리케이션 다이어그램
평가 키트
Renesas Electronics ZSSC3230 SSC 평가 키트
ZSSC3230을 위한 센서 모듈, 실험실 설정 및 모듈 보정 개발을 위해 설계되었습니다.
