Renesas Electronics VersaClock 3S 프로그래밍 가능 클록 발생기

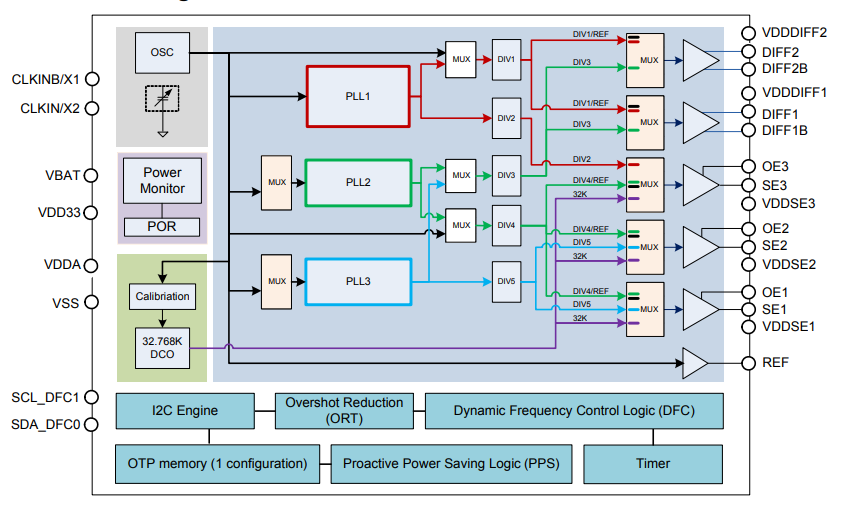

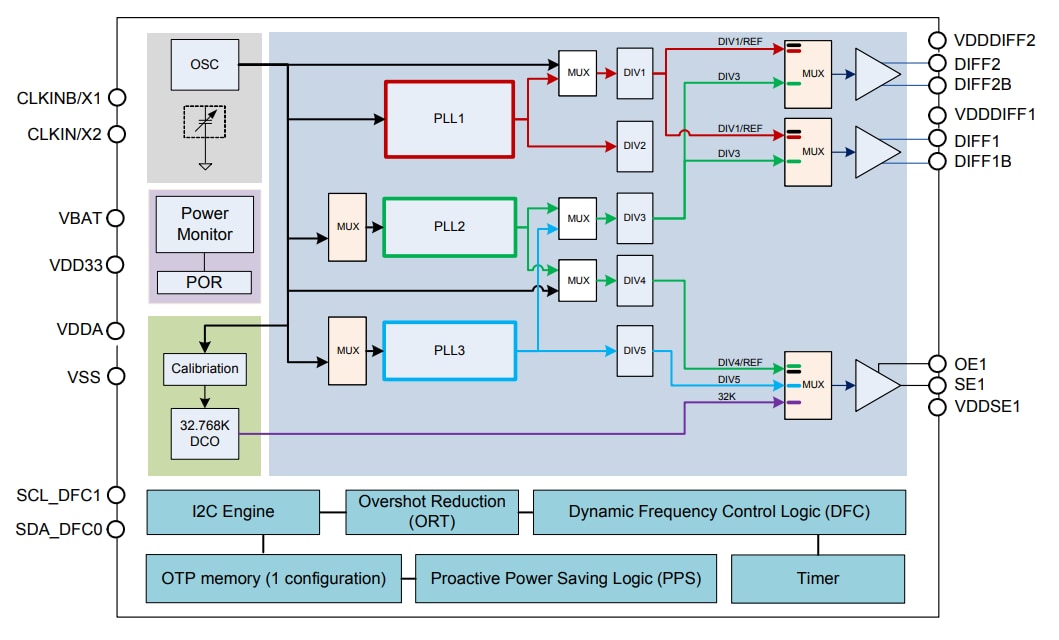

IDT VersaClock 3S 프로그래밍 가능 클록 발생기는 저전력의 소비자용 고성능 PCI Express 애플리케이션용으로 설계되었습니다. 이 발생기는 PLL이 3개인 아키텍처로 설계되어 있고, 각 PLL을 개별적으로 프로그래밍할 수 있습니다. 이를 통해 최대 3개(5P35021) 또는 6개(5P35023)의 고유 주파수 출력이 가능합니다. 발생기에는 PPS(Proactive Power Saving), PPB(Performance-Power Balancing), ORT(Overshot Reduction Technology) 및 초저전력 DCO 기능이 갖춰져 있습니다.

특징

SMA 커넥터가 있는 2개의 차동 출력부
SMA 커넥터가 있는 1개의 LVCMOS 출력부
USB 인터페이스로 PC 시스템에 연결하여 구성
IDT Timing Commander 소프트웨어를 실행 중인 PC에 USB를 통해 보드를 연결하면 동급 최고의 성능으로 주파수를 생성하도록 장치를 구성하고 프로그램할 수 있습니다.
OE 핀 기능을 OE, PD#, PPS 또는 DFC 제어 기능으로 구성할 수 있음
구성 가능한 PLL 대역폭/지터 피킹 최소화

PPS: PPS(Proactive Power Saving) 기능으로 최종 소자 파워 다운 모드 중 절전
PPB: PPB(Performance-Power Balancing) 기능으로 필요한 성능을 기준으로 한 최소의 소비전력으로 조정 가능
더욱 낮은 시스템 EMI를 위한 확산 스펙트럼 클록 지원
OTP 메모리에 사용자 구성 저장
I²C 인터페이스
DFC: DFC(Dynamic Frequency Control) 기능으로 최대 4가지 주파수 간에 동적으로 원활하게 전환할 수 있음
