Qorvo QPF7552 Wi-Fi® 6 통합 프런트 엔드 모듈
Qorvo QPF7552 Wi-Fi® 6 bandBoost 통합 프런트 엔드 모듈은 bandBoost 기술을 통합하고 있으며 Wi-Fi 6(802.11ax) 시스템용으로 설계되었습니다. QPF7552는 5GHz PA(전력 증폭기), UNII2c3 bandBoost BAW 필터, SP2T(단극쌍투) 스위치 및 바이패스 가능한 LNA(저잡음 증폭기)를 단일 장치에 통합하고 있습니다.
Qorvo QPF7552 iFEM은 5GHz 주파수 대역 내에서 두 개의 라디오에서 동시에 작동해야 하는 Wi-Fi 트라이밴드 애플리케이션을 위한 소형 솔루션을 제공합니다. bandBoost 기술은 UNII2c3에서 작동을 허용하는 동시에 UNII1-2a에서 동일한 보드에서 사용하기에 적합한 레벨로 대역 전력을 줄입니다.
이 장치의 성능은 5V 공급 전압에 대해 PA를 최적화하면서 넓은 범위에서 선택적 작동을 목표로 합니다. 이 기능은 가장 높은 선형 출력 및 최첨단 처리량을 유지하면서 소비전력을 절약합니다. 장치의 수신 경로는 광범위한 조건에서 일관된 잡음 지수 성능을 통해 수신 감도를 극대화하는 최적의 기술과 동일합니다.
QPF7552는 2차 및 3차 고조파를 위한 다이 레벨 필터링과 DBDC 작동을 위한 2.4GHz 제거 기능을 포함합니다. 또한 DC 전력 감지기가 애플리케이션 피드백을 위해 패키지에 통합되 있어 전송 경로에서 주어진 출력 전력에 비례하는 전압을 제공합니다.
특징
- 5,490~5,835MHz
- POUT = +16dBm MCS11 HE160 -43dB 동적 EVM
- POUT = +18dBm MCS11 HE80 -43dB 동적 EVM
- POUT = +21dBm MCS9 VHT80/160 -35dB 동적 EVM
- POUT = +25dBm MCS0 HT20 스펙트럼 마스크 준수
- +5V 작동을 위해 최적화됨
- 31dB 송신 이득
- U-NII 1-2a에서 55dB 대역 외 거부
- 3.5dB 잡음 지수
- 12dB 수신 이득 및 10dB 바이패스 손실
- 수신 경로에서 60dB 2.4GHz 거부
- 통합 DC 전력 감지기
애플리케이션
- 액세스 포인트
- 무선 라우터
- 홈 게이트웨이
- 소비자 구내 장비
- 사물인터넷
관련 평가 보드
Qorvo QPF7552EVB 평가 보드
QPF7552 Wi-Fi® 6 통합 프런트 엔드 모듈의 평가를 용이하게 합니다.
관련 제품
Qorvo Wi-Fi® 6 & 6E 솔루션
전체 스마트 홈, 사무실 건물 또는 실외 공간을 위한 광범위한 범위를 제공합니다.

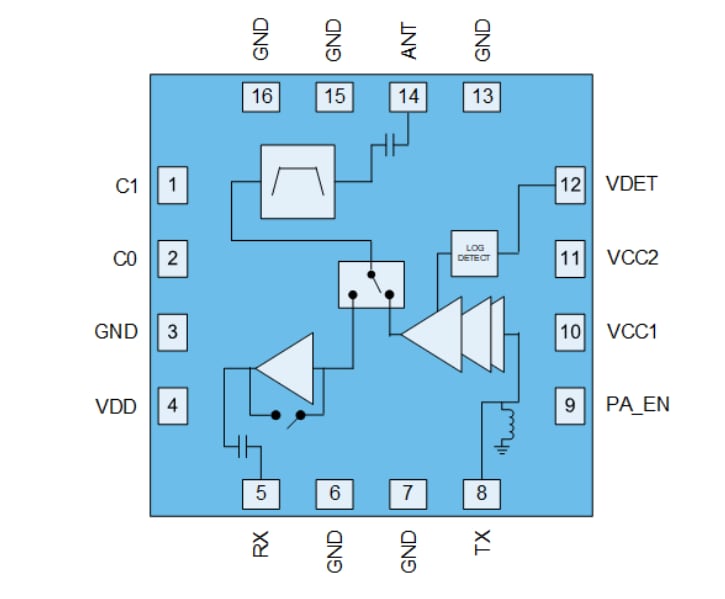

블록 선도
