Qorvo QPD1014AEVB 평가 보드
Qorvo QPD1014AEVB 평가 보드는 100MHz~1GHz 대역에서 장치 특성화 및 증폭기 시제품화를 가속화하기 위해 제작된 QPD1014A GaN‑on‑SiC 입력 정합 트랜지스터용으로 완전히 조립된 RF 평가 보드입니다. Qorvo QPD1014AEVB 보드는 해당 장치의 50Ω 입력 정합을 구현하고 대상 밴드에서 최적의 전력과 효율성용 온보드에서 튜닝할 수 있는 출력 네트워크를 제공합니다. 일반적으로 통신, 레이더, 기지국을 위한 광대역 및 협대 역 RF 전력단에 사용됩니다.
특징
- RO4350B PCB 소재, 20mil 두께, 0.5oz 구리 피복
- 주파수 범위: 100 MHz~1 GHz
- 19.9dB의 표준 선형 이득
- 3dB 압축에서 41.9 dBm의 일반 출력 전력
- 3dB 압축에서 68.4%의 일반 드레인 효율성
- 3dB 압축에서 16.9 dB의 일반 이득
애플리케이션
- 기지국
- 액티브 안테나
- 군용 레이더
- 민간 레이더
- 지상 이동 및 무선 통신
- 재머

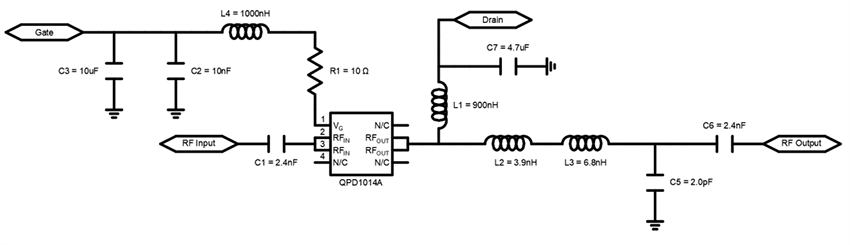

회로 계통도
관련 트랜지스터
Qorvo QPD1014A 질화갈륨 입력 정합 트랜지스터
30MHz~1.2GHz에서 작동하는 15W(P3dB), 50Ω 입력 정합 이산 GaN-on-SiC HEMT.
게시일: 2026-01-13
| 갱신일: 2026-01-20
