Qorvo QPA1008 가변 이득 드라이버 증폭기
Qorvo QPA1008 가변 이득 드라이버 증폭기는 5mm x 5mm QFN 패키지에 하우징되어 있고 S-대역에서 2단계를 제공합니다. QPA1008은 2.7~3.8GHz 범위에서 작동하며 31dBm의 P1dB 출력 전력과 26dB의 상당한 신호 이득 및 30% 이상의 PAE를 제공합니다.
Qorvo QPA1008 가변 이득 드라이버 증폭기는 입력에서 30dB 감쇠기 및 출력에서 간단한 저항성 결합(~-20dB 커플링) 전력 샘플러 검출기를 특징으로 합니다. 이 장치는 빠른 켜기 및 끄기 작동을 위한 빠른 바이어스 제어 스위치를 제공합니다.
특징
- 2.7~3.8GHz 주파수 범위
- 28dB 소신호 이득
- 16dB 입력 반사 손실
- 15dB 출력 리턴 손실
- 32dB 감쇠 범위
- 31dBm P1dB
- 26dB 대신호 이득
- 35% P1dB PAE
- 20nS 바이어스 스위칭 속도
- VCC = 6V, ICQ = 400mA 바이어스
- 5.0mm x 5.0mm x 0.82mm 패키지 크기
애플리케이션
- 상용 및 군용 레이더
- 통신
- 테스트 계측

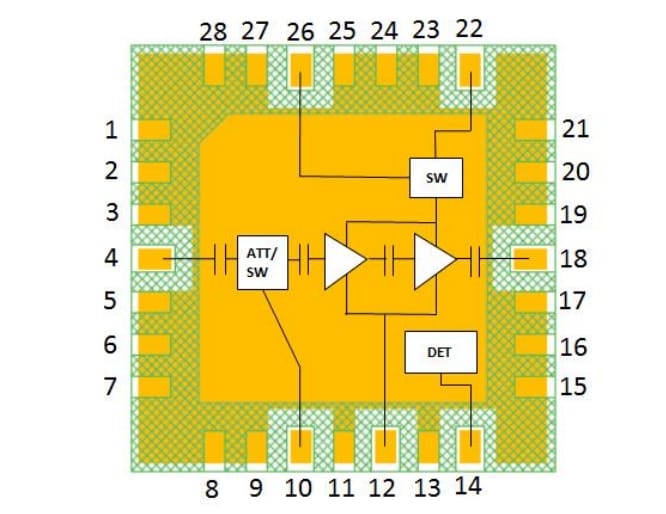

기능 블록 선도
