Qorvo QPA0524 5W GaN 전력 증폭기

Qorvo  QPA0524 5W GaN 전력 증폭기는 Qorvo의 0.15 µM GaN-on-SiC 공정(QGaN15)을 사용하여 제작된 고전력 Ku 대역 MMIC 증폭기입니다. Qorvo  QPA0524는 5G 및 Satcom 대역에 대한 24.25GHz~26.5GHz 주파수 범위를 대상으로 합니다. 이 장치는 802.11ac 160MHz MSC9에서 -30dBc의 ACPR과 함께 400mW 선형 전력을 제공합니다. QPA0524 증폭기는 35dB 소신호 이득 및 23% 전력 부가 효율로 최대 5W의 출력 전력을 제공할 수 있습니다.

시스템 통합을 간소화하기 위해, QPA0524는 최적의 ESD 성능을 위해 DC 접지 I/O 포트로 50Ω에 완전히 정합됩니다. 이 장치는 전기 사양 준수를 보장하기 위해 100% DC 및 RF 테스트를 거친 제품 입니다. Qorvo QPA0524은 상업 및 군 시장에서 5G 선형 전력, 통신 및 레이더 애플리케이션을 지원합니다.

특징

  • 24.25 GHz~26.5 GHz 주파수 범위
  • 26dBm 선형 출력 전력(POUT)
  • -30dBc ACPR (POUT = 26dBm, 802.11ac)
  • 37dBm POUT [입력 전력(PIN) = 20dBm]
  • 23% PAE(전력 부가 효율) (PIN = 20dBm)
  • 소신호 이득: 23 dBm
  • 1,800mA 최대 드레인 전류 총
  • 최대 전력 손실: 31W
  • 바이어스:
    • VD = 20V
    • IDQ = 126mA
    • VG = -2.2V 표준 범위
  • 5.00 mm x 5.50 mm x 1.63 mm 패키지 크기
  • -40 °C ~ +85 °C 작동 온도 범위
  • 무연 및 RoHS 준수

애플리케이션

  • 5 G
  • 위성 통신
  • 레이더

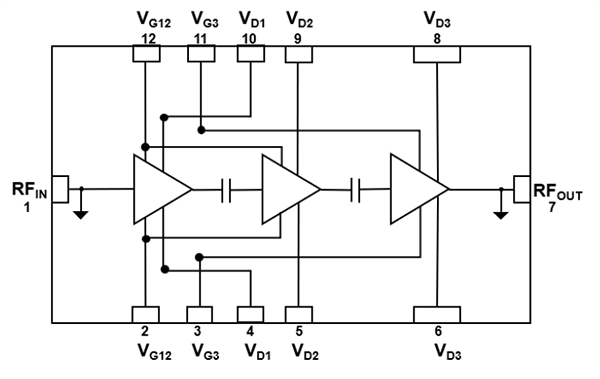

기능 블록 선도

블록 선도 - Qorvo QPA0524 5W GaN 전력 증폭기
