Pulse Electronics BM62x PLC 변압기

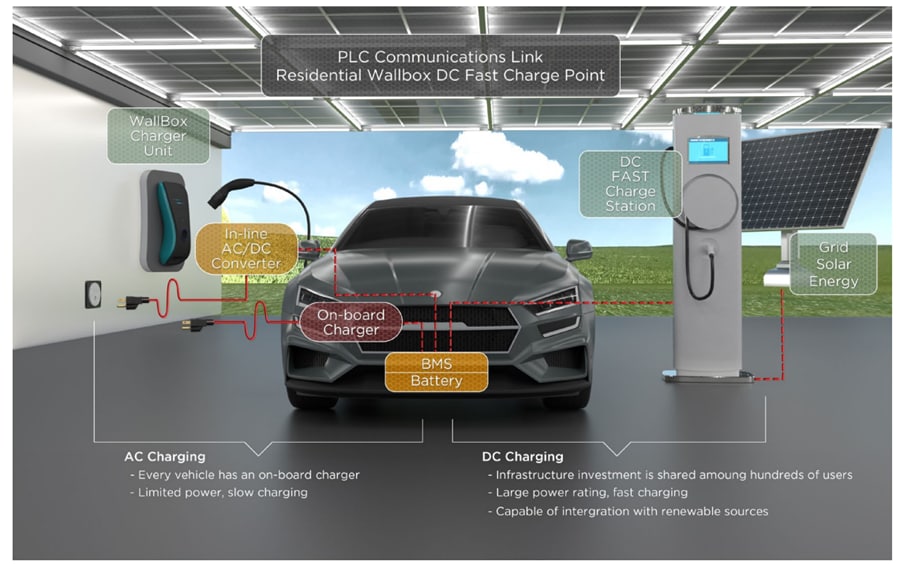

Pulse Electronics BM62x PLC(전력선 통신) 변압기는 250V 메인 공급 전압 ( 3~30MHz 광대역 주파수 범위)용 IEC-62368로 설계되었습니다. 이 변압기는 AEC-Q200을 충족하는 자동차 옵션을 제공하며 ISO/IATF16949 및 PPAP 설계 장치로 변환할 수 있습니다. PLC 변압기는 다양한 PLC 칩셋을 지원하는 권선비를 제공합니다. 이 변압기는 J-STD-002, J-STD-020, J-STD-075를 준수합니다. PLC 변압기는 -40°C~125°C의 온도 범위에서 작동합니다. 이 변압기는 AC 및 DC 충전에 이상적입니다.
특징
- 3~30MHz 광대역 주파수 응답 범위
- -40~125°C 산업 및 자동차 온도 범위
- 친환경 - 무할로겐 옵션
- 다양한 PLC 칩셋을 지원하는 권선 비율
- 오프라인 16VDC 및 500VDC 공급 라인을 위한 IEC-62368 지원
- 자동차 설계는 AEC-Q200을 충족하고 요청시 ISO/IATF16949 및 PPAP에 의해 적용됩니다.
전기적 사양
추가 리소스
View Results ( 18 ) Page
| 부품 번호 | 데이터시트 | 길이 | 너비 | 높이 | 시리즈 | 포장 | 주파수 범위 | 인덕턴스 | 최대 DC 저항 |
|---|---|---|---|---|---|---|---|---|---|
| BX6150NL |  |
14.48 mm | 13.64 mm | 6.22 mm | BX | Tube | |||
| BX6152NL | |
11.3 mm | 10.3 mm | 7.62 mm | BX | Tube | |||
| BX6158NL | |
11.31 mm | 10.43 mm | 7.3 mm | BX | Tube | |||
| BM6155NL | |
10.6 mm | 9.08 mm | 10 mm | BM | Tube | 3 MHz to 30 MHz | 28 uH | 100 mOhms |
| BM6210HLT | |
9 mm | 6.9 mm | 5 mm | BM62xx | Reel | 3 MHz to 30 MHz | 5 uH | 500 mOhms |
| BM6220NLT | |
11 mm | 9.5 mm | 10 mm | BM62xx | Reel | 3 MHz to 30 MHz | 12 uH | 500 mOhms |
| BM6230HLT | |
16.15 mm | 14.8 mm | 6 mm | BM62xx | Reel | 3 MHz to 30 MHz | 250 mOhms | |
| BM6154NLT | |
10.6 mm | 9.08 mm | 10 mm | BM | Reel | 3 MHz to 30 MHz | 8 uH | 60 mOhms |
| BX6153NL | |
11.3 mm | 10.3 mm | 7.62 mm | BX | Tube | |||
| BM6154NL | |
10.6 mm | 9.08 mm | 10 mm | BM | Tube | 3 MHz to 30 MHz | 8 uH | 60 mOhms |
게시일: 2021-08-17
| 갱신일: 2024-04-15
