Phoenix Contact 센서/액추에이터 박스
Phoenix Contact 센서/액추에이터 박스는 센서의 개방 케이블 끝을 벗겨 낼 필요없이 직접 연결하도록 설계되었습니다. 이 장치는 QUICKON 절연 변위 연결이 특징으로, 커넥터 없이 아무런 노력 없이 명백히 센서와 엑추에이터를 연결할 수 있습니다. 이 유통업체 박스는 성형 하우징과 높은 보호 수준으로 현장에서 안전을 제공합니다. 이 장치는 커넥터 없이 쉽게 신로 라인을 연결할 수 있는 기능과 절연 변위 연결을 통해 시간을 절약하면서 조립할 수 있는 기능을 제공합니다. 이 유통업체 박스는 플러그인 커넥터 후드로 서비스를 제공할 경우 유연한 마스터 케이블 연결 및 케이블 교체 기능을 제공합니다.
특징
- 간단한 진단으로 기계 가용성 증대
- 절연 변위 연결을 통해 시간을 절약하면서 조절할 수 있는 기능 제공
- 성형 하우징과 높은 보호 수준으로 현장에서의 안전성 보장
- 커넥터없이 손쉽게 신호 라인 연결
- 플러그인 커넥터 후드로 서비스를 제공할 경우 유연한 마스터 클래스 연결 및 케이블 교체
사양
- -30~80°C 주변 온도 범위
- 10A의 총 정격 전류
- 5개 위치 수
- I/O 신호당 2A의 통전 용량
- 슬롯당 4A의 통전 용량
- 1156006:
- 8개 슬롯 수
- 30V DC의 최대 작동 전압 Umax
- 24V DC의 정격 전압
- 7mm 스트리핑 길이(신호)
- 1175447:
- 8개 슬롯 수
- 60V DC의 최대 작동 전압 Umax
- 48V AC의 정격 전압
- 8mm 스트리핑 길이(신호)
- 1175449:
- 8개 슬롯 수
- 30V DC의 최대 작동 전압 Umax
- 24V DC의 정격 전압
- 50mm 스트리핑 길이(마스터 케이블)
- 1156004:
- 8개 슬롯 수
- 60V DC의 최대 작동 전압 Umax
- 48V AC의 정격 전압
- 50mm 스트리핑 길이(마스터 케이블)
- 1175445:
- 4개 슬롯 수
- 60V DC의 최대 작동 전압 Umax
- 48V AC의 정격 전압
- 8mm 스트리핑 길이(신호)
- 1175448:
- 4개 슬롯 수
- 30V DC의 최대 작동 전압 Umax
- 24V DC의 정격 전압
- 50mm 스트리핑 길이(마스터 케이블)
- 1156003:
- 4개 슬롯 수
- 60V DC의 최대 작동 전압 Umax
- 48V AC의 정격 전압
- 50mm 스트리핑 길이(마스터 케이블)
- 1156005:
- 4개 슬롯 수
- 30V DC의 최대 작동 전압 Umax
- 24V DC의 정격 전압
- 50mm 스트리핑 길이(마스터 케이블)

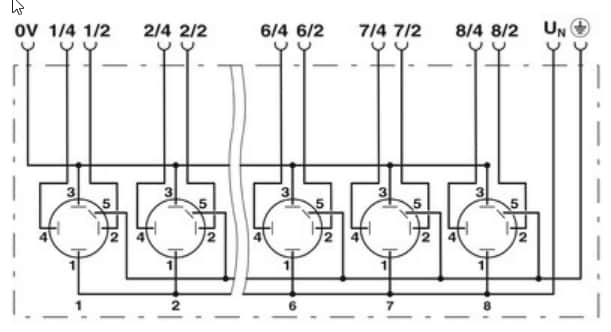

회로도
