Panasonic PAN1783/A BLUETOOTH® 5.4 LE 오디오 무선 모듈

Panasonic PAN1783 및 PAN1783A BLUETOOTH^®5.4 LE 오디오 무선 모듈은 Nordic nRF5340 단일 칩 컨트롤러를 기반으로 하는 고급 무선 솔루션입니다. 이 모듈은 이중 Cortex^®-M33 프로세서를 갖추고 있어 외부 프로세서 없이 독립적으로 작동할 수 있습니다. 이 모듈은 등시성 채널 및 LE 오디오를 포함한 Bluetooth 5.4을 지원하여 높은 처리량과 장거리 성능을 제공합니다. 이 모듈에는 외부 안테나 연결을 위한 온보드 칩 안테나(PAN1783) 또는 RF 하단 패드(PAN1783A)가 장착되어 있습니다.

Panasonic 모듈은 고급 컴퓨터 주변기기, 웨어러블, 무선 오디오 장치, 위치 기반 서비스 및 자산 추적과 같은 애플리케이션에 탁월합니다. 또한 이 장치는 소비 전력이 극히 낮으므로 배터리 전원 공급식 장치에 이상적 입니다. AoA (도착 각도) 및 AoD (출발 각도)방향 탐색 및 간소화된 페어링 및 결제 솔루션을 위한 Type 2 근거리 통신(NFC-A)과 같은 기능을 갖춘 PAN1783 및 PAN1783A 모듈은 다 목적이고 효율적입니다.

특징

PAN1783 (안테나 포함 모듈) 및 PAN1783A (하단 패드 포함 모듈) 변형
표면 실장 타입 , 15.6 mm × 8.7 mm × 2.2 mm 치수
피치가 동일하지만 핀이 하나 더 있는 PAN1780과 동일한 폼 팩터

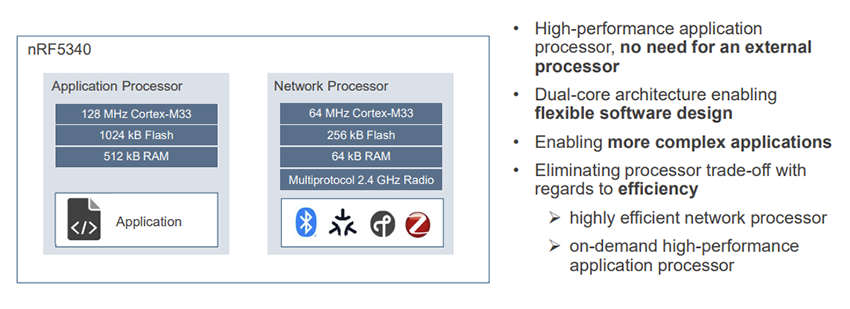

2 개의 Cortex-M33 프로세서가 특징인 Nordic nRF5340
- 128MHz/64MHz, 512 kB RAM, 애플리케이션용 1 MB 플래시
- 64 MHz, 64 kB RAM, 네트워크 용 256 kB 플래시
LE 2 M 및 LE 코드 PHY를 포함한 Bluetooth 5.4 LE
802.15.4 ZigBee^®및 Thread 지원
ARM TrustZone CryptoCell 312, SPU, KMU, ACL 포함
USB 2 0 전속 장치 인터페이스
APPROTECT 제공
AoA (도착 각도) 및 AoD (이탈 각도) 방향 탐색 지원

보안
- 신뢰할 수 있는 실행
- 신뢰점
- 보안 키 저장소
- 128 비트 AES
SPI 최대 5 개, I2C 4 개, UART 4 개, PWM 4 개 , ADC 4 개, NFC-A, QSPI 및 nRESET와 공유되는 최대 48 개의 GPIO (범용 I/O)
블루투스
- LE 2 M 및 LE 코드
- LE 오디오 및 등시성 채널
- 확장된 광고 및 채널 사운드
- 메시 네트 워킹

애플리케이션

수직 영농
상업용 조명
고급 컴퓨터 주변 장치
웨어러블 기기
BLE 오디오 -AURACast (청력 보조 장치, 스테레오 헤드폰, 공용 어드레스 방송, 홈 시어터, 스포츠 바 TV)

스마트 홈
의료
위치 기반 서비스
자산 추적
배터리 전원 공 급식 장치

사양

표준 감도
- -98 dBm에서 1 Mb/s
- LE 모드의 125 kb/s에서 -104 dBm - 장거리
3 dBm ~ -20 dBm 범위로 프로그래밍 가능(1 dB 단계씩 조절 가능)
표준 시스템 소비 전류
- 시스템 OFF 시 0.9 μA
- 시스템온의 1.3 μA
- 네트워크 코어 RTC가 실행되는 상태에서 시스템 ON의 1.5 μA
범위: 1.7 V~5.5 V

무선 소비 전류(표준)
- Tx 전력에서 5.1 mA 3 dBm
- Tx 전력에서 3.4 mA 0 dBm
- 1 Mbps에서 Rx의 2.7 mA
- 2 Mbps에서 Rx의 3.1 mA
자동화된 저전류 모드가 있는 온모듈 DC-DC 및 LDO 레귤레이터
온도 범위: -40 °C~+85 °C
