Panasonic Grid-EYE® 적외선 어레이 센서

Panasonic Grid-EYE® 적외선 어레이 센서는 표면 실장 가능하고, 적외선 방사로 절대 온도를 감지하는 8x8 그리드 형식의 서모파일 소자가 64개 있습니다. Grid-EYE는 실제 온도와 온도 기울기를 측정하여 열화상을 제공합니다. Grid-EYE는 기존 카메라의 문제점이었던 프라이버시 침해 없이 주변 조도에는 거의 상관 없이 여러 사람을 감지하고 위치와 이동 방향을 식별합니다. 내장형 실리콘 렌즈의 시야각은 60°입니다. 초당 1개 또는 10개 프레임으로 I²C 인터페이스를 통해 측정값을 볼 수 있습니다. 인터럽트 신호 출력부가 시간이 중요한 요소인 이벤트에 대해 신속하게 응답해 유연성이 뛰어납니다.

Panasonic은 90°의 시야각을 제공하는 Grid-EYE 센서를 출시하여 고성능 가전 제품, 디지털 사이니지, 자동문 및 엘리베이터에 이상적입니다. 이 90° 센서는 3.3VDC 및 5VDC 옵션으로 제공됩니다.

특징

  • 크기: 11.6 x 4.3 x 8.0mm(L x H x W)
  • 작동 전압: 3.3V 또는 5.0V(P/N에 따라 다름)
  • 소비 전류: 일반 4.5mA(정상 모드), 0.8mA(대기 모드), 0.2mA(절전 모드)
  • 대상 측정 온도 범위
    • 증폭 계수 고이득 조건: 0~80°C
    • 저이득 조건: -20~+100°C
  • 외부 인터페이스: I²C(고속 모드)
  • 시야
  • 픽셀 수: 64(세로 8 x 가로 8)
  • 프레임 레이트: 1 또는 10 프레임/초
  • 일반적인 절대 온도 정확도: 보통 ±2.5°C(P/N에 따라 다름)

애플리케이션

  • 안전
    • 점유 감지
    • 인원수 카운트
    • 다수 인원 감지
  • 가정용
    • 조리용 스토브
    • 전자 레인지
    • 에어컨
    • 난방 시스템
  • 의료 시스템
    • 환자 감지
    • 동작 감지
    • 열 영상
    • 위치 감지
  • 조명 제어
    • 에너지 절감
    • 움직임이 없는 상태에서의 감지
  • 산업용 온도 측정
    • 산업 공정 관리 및 제어
    • 무접촉 온도 측정

비디오

문서

개발 도구

Analog Devices / Maxim Integrated Panasonic 재실 감지 솔루션

에너지 절약, 쾌적함, 향상된 안전과 보안과 같은 자동화의 엄청난 혜택.

Learn MoreAnalog Devices / Maxim Integrated Panasonic 재실 감지 솔루션 정보 View ProductsAnalog Devices / Maxim Integrated Panasonic 재실 감지 솔루션과 관련됨

Analog Devices / Maxim Integrated MAXREFDES131# 평가 키트

이를 통해 최대 100m까지 테더링하는 동안 출석 감지, 직원 수 계수 및 동작을 확인할 수 있습니다.

Learn MoreAnalog Devices / Maxim Integrated MAXREFDES131# 평가 키트 정보 View ProductsAnalog Devices / Maxim Integrated MAXREFDES131# 평가 키트과 관련됨

Mikroe MIKROE-2539 Grid-EYE® 클릭

Panasonic의 AMG8853 적외선 어레이 센서가 포함되어 있는 열 어레이 센서 감지기입니다.

Learn MoreMikroe MIKROE-2539 Grid-EYE® 클릭 정보 View ProductsMikroe MIKROE-2539 Grid-EYE® 클릭과 관련됨

Adafruit AMG8833 IR Thermal Camera FeatherWing

Adds heat vision to Feather Main Board; Based on the Panasonic AMG8833 8x8 GridEYE Sensor.

Learn MoreAdafruit AMG8833 IR Thermal Camera FeatherWing 정보 View ProductsAdafruit AMG8833 IR Thermal Camera FeatherWing과 관련됨

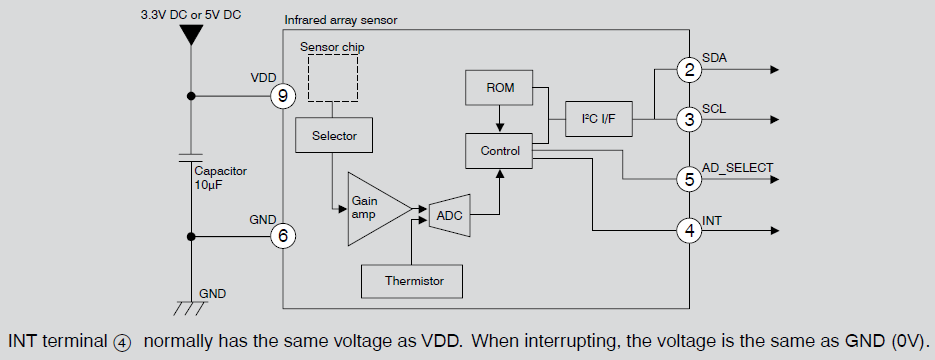

블록 선도

블록 선도 - Panasonic Grid-EYE® 적외선 어레이 센서

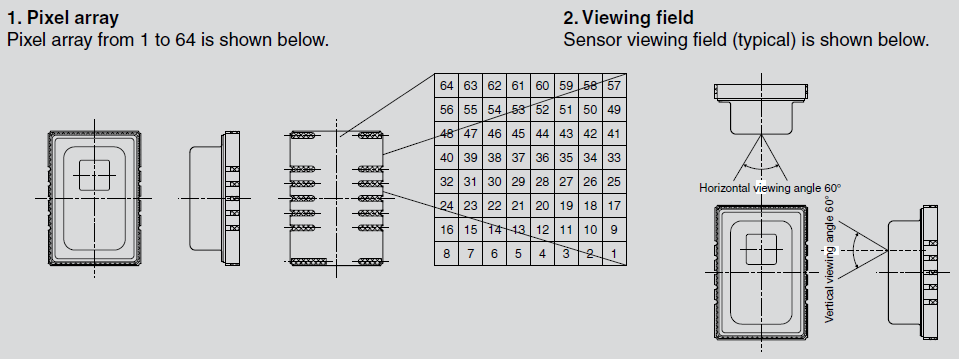

픽셀 배열 및 시야

성능 그래프 - Panasonic Grid-EYE® 적외선 어레이 센서

비교 차트

성능 그래프 - Panasonic Grid-EYE® 적외선 어레이 센서

관련 제품

Panasonic Electronic Components 적외선 어레이 센서 Grid-EYE® Narrow Angle

64픽셀의 2차원 영역의 온도 감지 기능을 갖추고 있습니다.

Learn MorePanasonic Electronic Components 적외선 어레이 센서 Grid-EYE® Narrow Angle 정보 View ProductsPanasonic Electronic Components 적외선 어레이 센서 Grid-EYE® Narrow Angle과 관련됨

Panasonic 온도 센서

보드 장착 및 NTC 서미스터.

Learn MorePanasonic 온도 센서 정보 View ProductsPanasonic 온도 센서과 관련됨
View Results ( 8 ) Page
부품 번호 데이터시트 정확성 공급 전압 - 최소 장착 스타일 제품
AMG885543 AMG885543 데이터시트 +/- 2.5 C 5 V SMD/SMT Infrared Array Sensors
AMG8854M01 AMG8854M01 데이터시트 +/- 3 C 4.5 V PCB Mount Temperature Sensors
AMG883543 AMG883543 데이터시트 +/- 2.5 C 3.3 V SMD/SMT Infrared Array Sensors
AMG883642 AMG883642 데이터시트 +/- 3 C 3 V SMD/SMT Temperature Sensors
AMG8833 AMG8833 데이터시트 +/- 2.5 C 3 V SMD/SMT Temperature Sensors
AMG8834 AMG8834 데이터시트 +/- 3 C 3 V SMD/SMT Temperature Sensors
AMG8853 AMG8853 데이터시트 +/- 2.5 C 4.5 V SMD/SMT Temperature Sensors
AMG8854 AMG8854 데이터시트 +/- 3 C 4.5 V SMD/SMT Temperature Sensors
