onsemi SZMMSZ52xT1G 자동차 제너 전압 레귤레이터
onsemi SZMMSZ52xT1G 차량용 제너 전압 레귤레이터는 자동차 및 산업용 애플리케이션에서 정밀한 전압 조정 및 과전압 보호를 제공하도록 설계된 견고한 표면 실장형 디바이스입니다. 콤팩트한 SOD-123 형식으로 패키징된 이 제너 다이오드는 2.4~110V의 넓은 항복 전압 범위를 제공하여 다양한 회로 보호 및 전압 레퍼런스 작업에 적합한 부품입니다. onsemi SZMMSZ52xT1G 레귤레이터는 AEC-Q101 표준 인증을 받았으며 -55°C~+150°C의 확장된 온도 범위를 포함하여 열악한 환경 조건에서 높은 신뢰성을 보장합니다. 낮은 누설 전류 및 날카로운 고장 특성과 같은 기능을 갖춘 SZMMSZ52xT1G 계열은 안정적이고 예측 가능한 전압 조정이 중요한 ECU(전자 제어 장치), 센서 인터페이스, 인포테인먼트 시스템 및 배터리 관리 회로에 사용하기에 이상적입니다.
특징
- 500mW 정격(FR-4 또는 FR-5 보드)
- 2.4~110V의 넓은 제너 역전압 범위(열 평형)
- SOD-123 패키지 설계로 최적의 자동화된 보드 조립
- 고밀도 애플리케이션을 위한 작은 패키지 크기
- 빈 공간이 없는 전사 성형 열경화성 플라스틱 케이스
- 범용, 중전류
- 부식 방지 마감, 쉽게 납땜 가능
- 극성 밴드로 표시된 음극
- -55~+150°C 접합 온도 범위
- +260°C(최대) 10초간 납땜 공정 케이스 온도
- ESD Class 3 등급, 16kV 이상의 HBM(인체 모델)
- UL 94V-0 가연성 등급
- AEC-Q101 인증 및 PPAP 부합
- 무연
애플리케이션
- 자동차 전장
- ECU
- 센서 인터페이스
- 인포테인먼트 시스템
- 배터리 관리 회로
- 전압 클램핑
- 기준 전압 생성
- 부하 조정
- 센서 및 마이크로컨트롤러 보호
- 역극성 보호

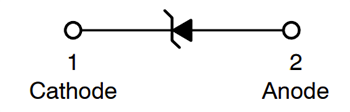

계통도
