onsemi NXVF6532M3TG01650 VEliteSiC H-브리지 전력 MOSFET
onsemi NXVF6532M3TG01650V EliteSiC H 브리지 전력 MOSFET 모듈은 자동차 및 산업 환경의 까다로운 전력 변환 애플리케이션을 위해 설계되었습니다. 고급 실리콘 카바이드(SiC) 기술로 제작된 onsemi NXVF6532M3TG01는 뛰어난 효율성, 빠른 스위칭, 강력한 열 성능을 제공합니다. 이 모듈은 4개의 32mΩSiC MOSFET을 H 브리지 구성으로 통합하여 온보드 충전기(OBC), DC-DC 컨버터 및 전기 자동차(EV) 파워트레인 시스템에 사용하기에 이상적입니다. 온도 감지 기능이 통합된 컴팩트한 APM16 패키지( )에 들어 있는 이 구성요소는 높은 전력 밀도와 안정적인 열 관리를 지원합니다. NXVF6532M3TG01는 AEC-Q101/Q200 및 AQG324인증을 획득하여 열악한 작동 조건에서도 자동차 등급의 신뢰성과 성능을 보장합니다.
특징
- 650V32 mΩAl2O3 DBC가 포함된 SiC MOSFET 모듈
- 온보드 충전기(OBC)용 SIP가 포함된 H-Bridge
- IEC60664-1 IEC 60950-1에 따른 연면거리/간극
- 낮은 총 모듈 저항을 위한 소형 설계
- 완전한 추적성을 위한 모듈 직렬화
- 자동차 전원 모듈 16(APM16) 패키지, 40.10mmx21.90mmx4.50mm 1.90P, 케이스 829AA
- UL 94V-0 등급
- 무연 및 RoHS 준수
- AEC-Q101/Q200 및 AQG324
애플리케이션
- 전기 자동차(EV)의 온보드 충전기를 위한 PFC/DC-DC 컨버터
- EV 파워트레인 시스템
- 산업용 모터 드라이브
- 재생 에너지 시스템
사양
- 650V 최대 드레인-소스 전압
- -8 V~+22 V 최대 게이트-소스 전압 범위
- -3V~+18 V 게이트-소스 전압의 최대 권장 작동값
- 31A 최대 연속 드레인 전류
- 65.2W 최대 전력 손실
- 165A 최대 펄스 드레인 전류
- 14.5A 최대 바디 다이오드 소스 전류
- 139mJ 최대 단일 펄스 드레인-소스 애벌랜치 에너지
- -55°C~+175°C작동 접합부 온도 범위
- 열 저항
- 최대 2.3°C/W 정션-케이스 간, 일반 1.74°C/W
- 2.43°C/W의 일반적인 접합-싱크 간 온도
핀 구성 및 회로도

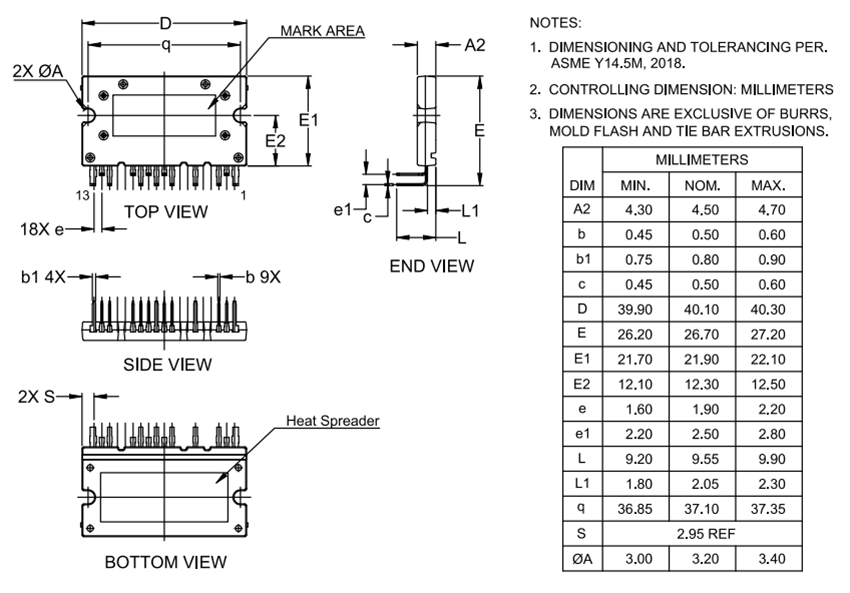

치수
게시일: 2025-07-29
| 갱신일: 2025-08-08
