onsemi NVMFDx 100 V 듀얼 N-채널 파워 MOSFET

Onsemi NVMFDx 100 V 듀얼 N-채널 전력 MOSFET은 까다로운 전력 스위칭 애플리케이션을 위해 설계된 고효율, 소형 솔루션입니다. 이 MOSFET은 낮은 RDS(on) 값과 빠른 스위칭 특성을 갖추고 있어 Onsemi NVMFDx는 DC-DC 컨버터, 모터 드라이브 및 배터리 관리 시스템에서 사용하기에 이상적입니다. 공간 절약형 DFN-8 패키지에 들어 있는 이 MOSFET은 자동차, 산업용 및 소비자 가전 제품에 중요한 고전류 처리 및 열 성능을 지원합니다. 각 변형은 특정 설계 요구 사항에 맞게 다양한 전류 및 저항 프로파일을 제공하는 동시에 고성능 전력 시스템의 효율성과 신뢰성 향상을 위해 강력한 애벌런치 에너지 등급과 낮은 게이트 전하를 유지합니다.

특징

  • 소형 설계를 위한 작은 5 mmx6 mm 설치 면적
  • 낮은 RDS(on)로 전도 손실 최소화
  • 낮은 QG와 정전용량으로 드라이버 손실 최소화
  • AEC-Q101 인증 및 PPAP 가능
  • 습식 측면이 있는 DFN-8 패키지
  • 무연, 무할로겐/무 BFR, 무베릴륨
  • RoHS 준수

애플리케이션

  • 자동차 시스템
    • 전동식 조향 장치
    • LED 조명
    • 전자 제어 장치(ECU)
  • DC-DC 컨버터
    • POL(부하 지점) 변환기
    • 중간 모선 아키텍처
  • 모터 제어
    • 로봇 공학
    • 자동화
  • 배터리 관리
    • 배터리 보호
    • 충전 회로
  • 전원장치

사양

  • 드레인-소스 항복 전압: 100 V
  • 10.4 mΩ~39 mΩ의 드레인 소스 저항 범위
  • 20 V의 게이트-소스 전압
  • 3 V의 게이트-소스 문턱 전압
  • 21 A~61 A의 연속 드레인 전류 범위
  • 전력 손실 범위: 36 W ~ 84 W
  • 4nC~26nC 게이트 전하 범위
  • 4.6 ns~11 ns의 일반 턴-온 지연 시간 범위
  • 1.7 ns~5.2 ns의 상승 시간 범위
  • 15 ns~32 ns의 일반 턴-오프 지연 시간 범위
  • 3 ns~5.5 ns의 하강 시간
  • 작동 온도 범위: -55 °C~++175 °C
  • +260 °C의 최고 납땜 온도

데이터시트

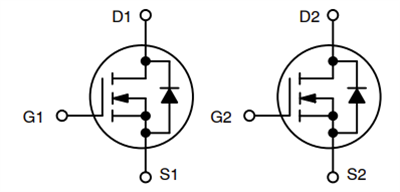

계통도
