onsemi HCPL2x 고속 10MBit/s 로직 게이트 옵토커플러
onsemi HCPL2x 고속 10MBit/s 로직 게이트 옵토커플러는 전기 절연 및 빠른 데이터 전송이 필요한 로직 게이트 애플리케이션을 위해 설계되었습니다. 이 onsemi 옥토커플러는 스트로브가 가능한 출력의 초고속 통합 광 검출기 로직 게이트에 광학적으로 결합된 850nm AlGaAs LED로 구성됩니다. 이 출력에는 개방형 콜렉터가 있어 유선 OR 출력이 가능합니다. 스위칭 매개변수는 -40°C~+85°C 온도 범위에서 보장됩니다. 최대 입력 신호 5mA는 최소 출력 싱크 전류 13mA(팬 8개)를 제공합니다.
이 HCPL2x 옵토커플러는 최대 10Mbit/s의 데이터 속도를 지원하므로 고립된 도메인 간 고속 디지털 통신에 이상적입니다. 이 장치는 높은 공통 모드 과도 내성(CMR)을 갖추고 있어 소음이 심한 산업 환경에서도 안정적인 성능을 보장합니다. 내부 노이즈 쉴드는 일반적으로 10kV/s의 우수한 공통 모드 제거 기능을 제공합니다. 컴팩트한 PDIP-8 패키징과 낮은 전력 소비로 공간 제약이 있는 에너지 효율적인 설계에 적합성을 높였습니다.
특징
- 10MBit/s의 매우 빠른 속도
- 우수한 CMR - 10kV/µs
- 변종 모델
- 6N137M, HCPL2601M, HCPL2611M은 단일 채널입니다
- HCPL2630M와 HCPL2631M는 듀얼 채널입니다
- -40~+85°C 범위에서 8 팬아웃
- 로직 게이트 출력
- 스트로브 출력
- 유선 OR-개방형 수집기
- 40/100/21 기후 분류
- 오염 정도 2
- 175 CTI(비교 추적 인덱스)
- 안전 및 규제 승인
- UL1577, 5,000VAC RMS, 1분
- DIN EN/IEC60747-5-5
- 무연 장치
애플리케이션
- 접지 루프 제거
- LSTTL-TTL, LSTTL 또는 5V CMOS
- 회선 수신 및 데이터 전송
- 데이터 다중화
- 스위칭 전원 공급 장치
- 펄스 변압기 교체
- 컴퓨터 주변장치 인터페이스
사양
- 4.5 V에서 5.5 V에 이르는 작동 공급 전압 범위
- 890VPEAK(최대) 작동 절연 전압
- 6,000VPEAK 최고 허용 과전압
- 8.0mm(최대) 이상의 외부 연면거리
- 7.4mm(최대) 이상의 외부 공간거리
- 0.5mm(최대) 이상의 단열재 관통거리(단열재 두께)
- 이미터
- DC/평균 순방향 입력 전류(채널당)
- 50mA 단일 채널
- 30mA 듀얼 채널
- 5.5V 단일 채널 활성화 입력 전압
- 5.0V 역방향 입력 전압(채널당)
- 입력 전력 손실(채널당)
- 100mW 단일 채널용
- 45mW 듀얼 채널용
- DC/평균 순방향 입력 전류(채널당)
- 200 mA 최대 입력 전류
- 300mW(최대) 출력 전력
- 109Ω(최대) 이상의 절연 저항
- 감지기
- -0.5 V ~ 7 0 V의 공급 전압
- 25mA 평균 출력 전류(채널당)
- 50mA 피크 출력 전류(채널당)
- -0.5~7.0V 출력 전압(채널당)
- 출력 전력 손실(채널당)
- 85mW 단일 채널
- 60mW 듀얼 채널
- +150°C(최대) 케이스 온도
- 작동 온도 범위: -40 °C~++100 °C
- -40~+125°C 접합 온도 범위
- +260°C(최대) 리드 납땜 온도(10초)

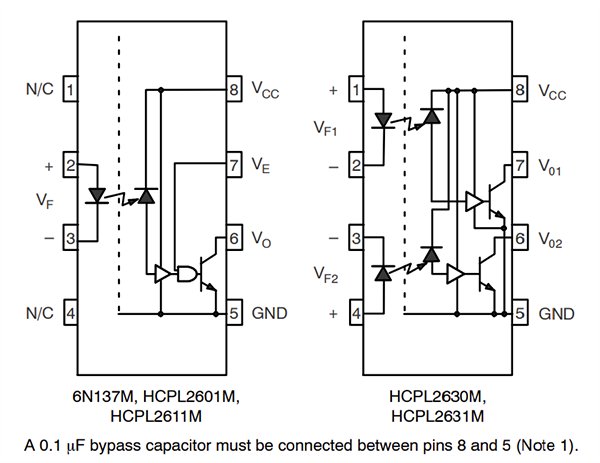

계통도
게시일: 2025-09-02
| 갱신일: 2025-09-10
