onsemi NCP59771 LDO 조정기

onsemi NCP59771 LDO 조정기는 NMOS 패스 트랜지스터가 장착되어 있으며 별도의 바이어스 공급 전압(VBIAS)을 제공합니다. NCP59771 LDO 조정기는 공간 제약적이고 잡음에 민감한 애플리케이션에 적합한 저잡음으로 매우 안정적이고 정확한 출력 전압을 제공합니다.

onsemi NCP59771 LDO 조정기는 낮은 IQ 소비전력을 구현하여 배터리 작동식 휴대용 애플리케이션을 위한 성능을 최적화합니다. NCP59771은 공간 제약이 있는 애플리케이션에 최적화된 WLCSP6 1.4mm x 0.8mm 칩 스케일 패키지로 제공됩니다.

특징

  • VOUT~5.5V 입력 전압 범위
  • 2.5~5.5V 바이어스 전압 범위
  • 조절 가능한 전압 버전 제공
  • 0.4~3.0V 출력 전압 범위
  • ±1% 온도 정확도, 0.5% VOUT(25°C)
  • 50mV(표준) 초저드롭아웃(1A)
  • 80A(표준)의 매우 낮은 바이어스 입력 전류
  • 0.5A(표준)의 비활성 모드에서 매우 낮은 바이어스 입력 전류
  • ON/OFF 제어를 위한 로직 레벨 활성화 입력
  • 출력 능동 방전 옵션 사용 가능
  • 4.7uF 세라믹 커패시터로 안정적
  • WLCSP6 - 1.4mm x 0.8mm, 0.4mm 피치 패키지로 제공
  • 무연, 무할로겐, 무 BFR 및 RoHS 규격 준수

애플리케이션

  • 배터리 전원 공급식 장비
  • 스마트폰, 태블릿
  • 카메라, DVR, STB 및 캠코더

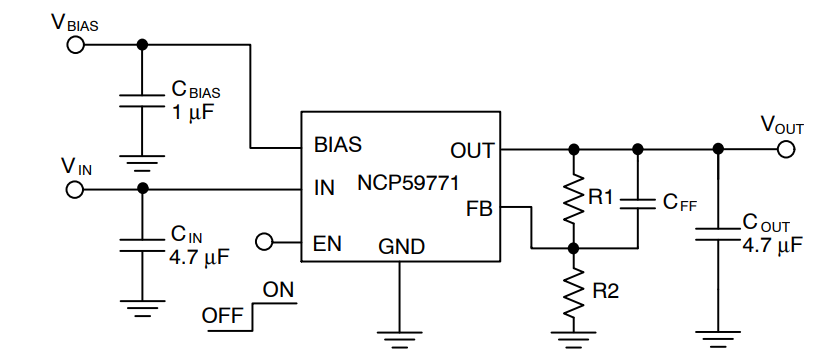

일반 애플리케이션 계통도

애플리케이션 회로도 - onsemi NCP59771 LDO 조정기

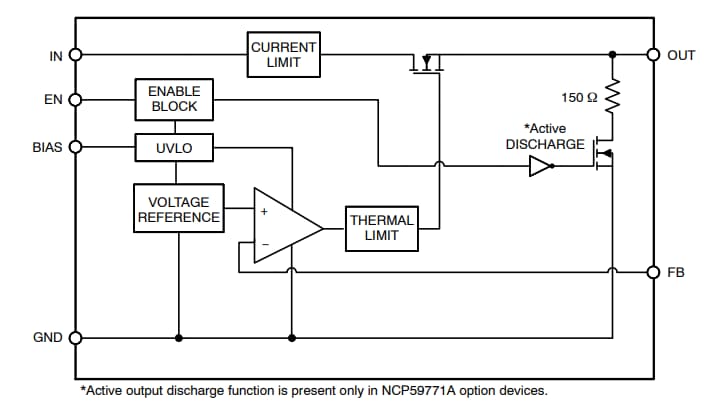

단순 계통 블록 선도

블록 선도 - onsemi NCP59771 LDO 조정기
게시일: 2021-02-24 | 갱신일: 2022-03-11
