onsemi NCP59744 선형 조정기
onsemi NCP59744 선형 조정기는 최대 부하 전류에서 75mV의 드롭아웃 전압과 3.0A 이상의 출력 전류를 제공합니다. NCP59744 조정기는 세라믹 및 기타 낮은 ESR 출력 커패시터로 안정적입니다. NCP59744 선형 조정기는 최저 0.8V의 출력 전압으로 조절 가능한 출력 전압 버전을 포함합니다.
onsemi NCP59744 선형 레귤레이터는 내장형 열 차단과 출력 전류 제한 보호 기능으로 구성된 내부 보호 기능을 갖추고 있습니다. 사용자 프로그래밍 가능 소프트 스타트 및 전력 양호 핀을 사용할 수 있습니다. NCP59744는 DFN10 3x3, QFN20 5x5 및 WLCSP10 패키지로 제공됩니다.
특징
- 3.0A 이상의 출력 전류
- 0.25%(표준) 라인 및 부하에 대한 정확도
- 0.8V ~ 5.5V VIN 범위
- 2.2V ~ 5.5V VBIAS 범위
- 0.8V ~ 3.6V 출력 전압 범위
- 75mV 드롭아웃 전압(3A)
- 프로그래밍 가능한 소프트 스타트
- 오픈 드레인 전력 양호 출력
- 탁월한 과도 응답
- 전류 제한 및 과열 차단 보호
- 무연 및 RoHS 규격 준수
애플리케이션
- 전기통신, 산업용 장비, PoL(point of load) 레귤레이션.
- FPGA, DSP, 로직 전원 공급 장치
- 스위칭 전원 공급 장치 후치 조절
- 특정 시동 시간 또는 시퀀싱 요구 사항이 있는 애플리케이션
관련 제품
onsemi NCP5974x 울트라 로우 드롭아웃 전압 레귤레이터
출력 전류가 1.5/3.0A를 초과하고 드롭아웃 전압이 60/115/120mV typ인 듀얼 레일 LDO 선형 레귤레이터.

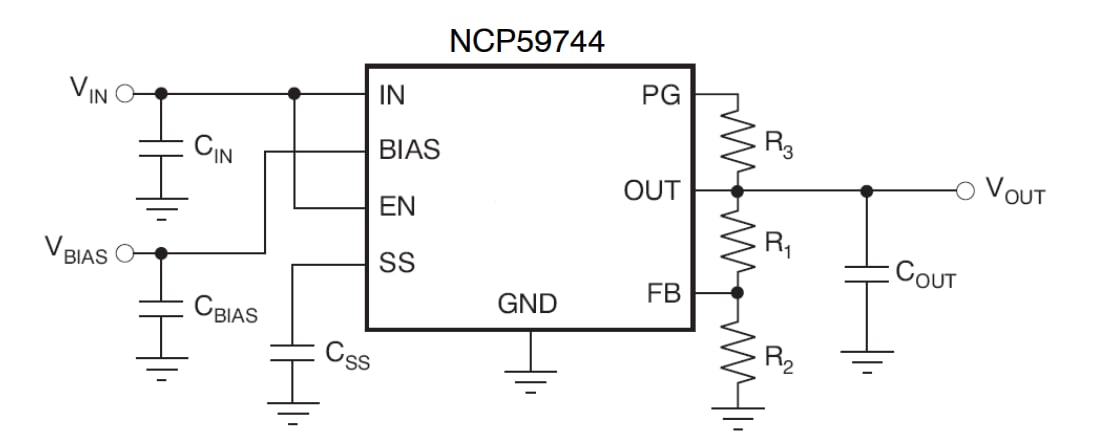

일반 애플리케이션 계통도
단순 계통 블록 선도
