onsemi NCP139A LDO 레귤레이터
onsemi NCP139A LDO 레귤레이터는 NMOS 패스 트랜지스터와 별도의 바이어스 공급 전압(VBIAS)이 장착된 1A VLDO입니다. NCP139A 레귤레이터는 공간 제약적이고 잡음에 민감한 애플리케이션에 적합한 저잡음으로 매우 안정적이고 정확한 출력 전압을 제공합니다.
특징
- 입력 전압 범위: VOUT~5.5V
- 바이어스 전압 범위: 3.0~5.5V
- 조절 가능 및 고정 전압 버전 제공
- 출력 전압 범위: 0.4~1.8V(고정)
- 출력 전압 범위: 0.5~3.0V(조절 가능)
- 온도에서 ±1%의 정확도, 25°C에서 0.5% VOUT
- 초저드롭 아웃: 1A에서 50mV(표준)
- 매우 낮은 바이어스 입력 전류: 35A(표준)
- 비활성 모드에서 매우 낮은 바이어스 입력 전류: 0.5A(표준)
- ON/OFF 제어를 위한 로직 레벨 활성화 입력
- 출력 능동 방전 옵션 사용 가능
- 10µF 세라믹 커패시터를 사용하여 안정화
- WLCSP6 - 1.2mm x 0.8mm, 0.4mm 피치 패키지로 제공
- 무연
- 무할로겐/무 BFR
- RoHS 규격 준수
애플리케이션
- 배터리 전원 공급식 장비
- 스마트폰, 태블릿
- 카메라, DVR, STB, 캠코더
일반 애플리케이션 계통도

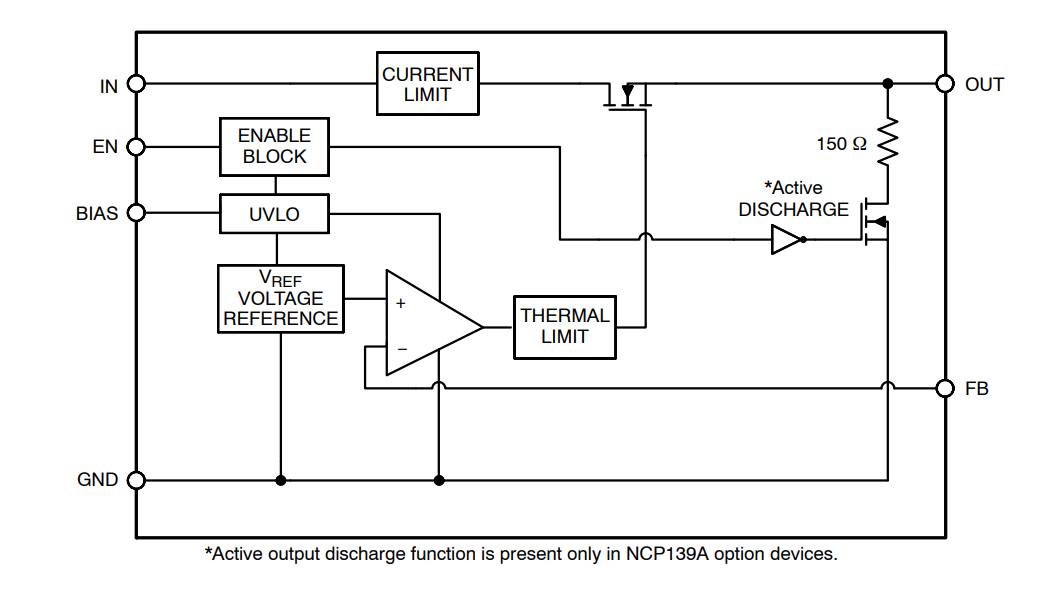

조절 가능한 블록 선도
고정 블록 선도
게시일: 2019-11-07
| 갱신일: 2024-02-01
