onsemi LC709204F 배터리 연료 게이지
Onsemi LC709204F 배터리 연료 게이지는 1-cell 리튬-이온/폴리머 배터리에 사용됩니다. 이 onsemi 장치는 HG-CVR2 알고리즘을 사용하는 스마트 LiB 게이지 장치입니다. 이 연료 게이지는 배터리 온도, 부하, 노화 및 자체 방전의 변화를 포함하여 불안정 한 조건에서도 배터리의 RSOC(상대 충전 상태)를 정확하게 측정합니다. HG-CVR2 알고리즘은 배터리 삽입 후 몇 가지 매개변수를 설정하여개발 프로세스의 복잡성을 줄임으로써 배터리 측정을 시작하도록 쉽게 구성할 수 있습니다. LC709204F에는 배터리 안전을 지원하는 SOH(건전성 상태) 보고 및 여러 가지 통합 알람 기능이 포함되어 있습니다.
특징
- HG-CVR2 알고리즘 기술
- 전류 감지 저항기가 필요 없는 작은 설치 면적
- 노화 배터리의 정확한 RSOC
- 오류의 자동 컨버전스에 의한 안정적인 측정
- 배터리 삽입 후 즉시 정확하게 측정
- 학습 주기 제거
- 2 A 작동 모드 전류
- 경보 기능으로 배터리 안전 개선
- RSOC/전압/온도
- 배터리 수명 측정 SOH/사이클 카운트/작동 시간
- 잔여 시간 추정
- 채움 시간
- 비움 시간
- 온도 입력부 3개
- NTC 서미스터를 감지하는 입력부 2개
- I2C를 통해
- 배터리 작동 조건 충전/방전 감지
- 배터리 삽입 감지
- I2C 인터페이스(최대 400 kHz 지원)
- 무연, 무할로겐 및 무BFR
- RoHS 규격 준수
애플리케이션
- 웨어러블 /IoT 장치
- 스마트폰/PDA 장치
- 디지털 카메라
- 휴대용 게임 플레이어
- USB 관련 장치

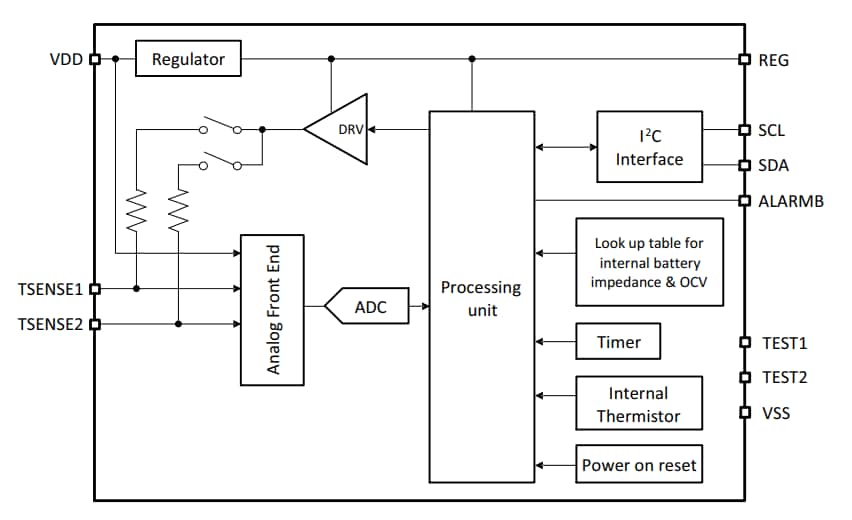

블록 선도
