onsemi FAN6921BMR PFC 및 PWM 컨트롤러
onsemi FAN6921BMR PFC 및 PWM 컨트롤러는 PFC(역률 보정) 컨트롤러와 유사 공진 PWM 컨트롤러를 결합합니다. 이러한 통합은 비용 효율적인 설계를 제공하고 적은 수의 외부 부품을 허용합니다.
FAN6921BMR PFC는 제어식 온 타임 기술을 사용하여 조정된 DC 출력 전압을 제공하고 자연적인 역률 보정을 수행합니다. 혁신적인 THD 옵티마이저를 사용하는 FAN6921BMR은 제로 크로싱 시간에서 입력 전류 왜곡을 줄여 THD 성능을 개선할 수 있습니다.
FAN6921BMR PWM은 밸리 감지, 친환경 모드 작동, 하이/로우 라인 과전력 보상을 포함한 전력 시스템 성능을 향상시키는 여러 가지 기능을 제공합니다.
onsemi FAN6921BMR 컨트롤러는 2차 측 개방 루프 및 과전류(자동 복구 보호 기능 포함), 외부 래치 트리거링, RT 핀 및 외부 NTC 저항기를 통해 조절 가능한 과열 보호, 내부 과열 셧다운, VDD 핀 OVP 및 출력 OVP를 위한 DET 핀 과전압, AC 입력 전압 UVP를 위한 브라운인/아웃을 비롯한 여러 가지 보호 기능을 갖추고 있습니다.
FAN6921BMR 컨트롤러는 소형 16핀 아웃라인 패키지(SOP)로 제공됩니다.
특징
- 통합 PFC 및 플라이백 컨트롤러
- 중요 모드 PFC 컨트롤러
- PFC 스테이지를 위한 제로 전류 감지
- PWM 스테이지를 위한 유사 공진 작동
- QR PWM 스테이지를 위한 내부 최소 tOFF 8ms
- PWM을 위한 내부 10ms 소프트 스타트
- 브라운아웃 보호
- 하이/로우 라인 과전력 보상
- 자동 복구 과전류 보호
- 자동 복구 개방 루프 보호
- 외부 래치 트리거(RT 핀)
- 조절 가능한 과열 래치(RT 핀)
- VDD 핀 및 출력 전압 OVP(래치)
- 내부 과열 차단(140°C)
- 무연 장치
애플리케이션
- AC/DC NB 어댑터
- 오픈 프레임 SMPS
- 배터리 충전기

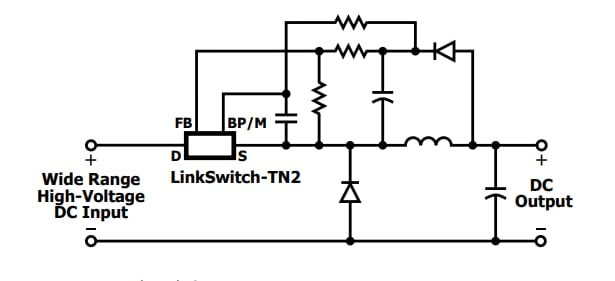

일반 애플리케이션
게시일: 2021-03-02
| 갱신일: 2022-03-11
