onsemi ADT7476 열 컨트롤러 및 전압 모니터
onsemi ADT7476 열 컨트롤러 및 전압 모니터는 잡음에 민감하거나 전력에 민감한 애플리케이션을 위한 여러개의 PWM 팬 컨트롤러가 있는 장치입니다. ADT7476은 저주파 또는 고주파수 구동 신호를 사용하여 팬을 구동할 수 있습니다. 이 ADT7476 장치는 최대 2개의 원격 센서 다이오드 온도와 자체 내부 온도를 모니터링할 수 있습니다. 또한 컨트롤러는 최대 4개의 팬 속도를 측정 및 제어하며 팬은 최소 소음으로 최소 속도로 작동합니다.
자동 팬 속도 제어 루프는 주어진 온도에 대한 팬 속도를 최적화합니다. THERM 입력을 사용하여 시스템 열 솔루션의 효과를 모니터링할 수 있습니다. ADT7476은 또한 시스템 또는 구성 요소 과열을 방지하기 위해 양방향 THERM 핀을 출력으로 사용하여 시스템에 중요한 열 보호 기능을 제공합니다.
특징
- 최대 5개의 전압 모니터링
- 제어 및 모니터 최대 4개의 팬
- QSOP-24 패키지
- 고주파 및 저주파 팬 구동 신호
- 온칩 1개 및 원격 온도 센서 2개
- 확장 온도 측정 범위: 최대 191ºC
- 자동 팬 속도 제어 모드는 측정된 온도에 따라 시스템 냉각을 제어함
- 향상된 어쿠스틱 모드는 팬 속도 변경에 대한 사용자 인식을 크게 줄임
- THERM 출력을 통한 열 보호 기능
- Intel® Pentium® 4 프로세서의 성능 영향을 모니터링
- THERM 입력을 통한 열 제어 회로
- 3선 및 4선 팬 속도 측정
- 모든 모니터링된 값의 비교 제한
- SMBus 2.0 전기 사양 충족
- 무연, 무할로겐 및 RoHS 규격 준수

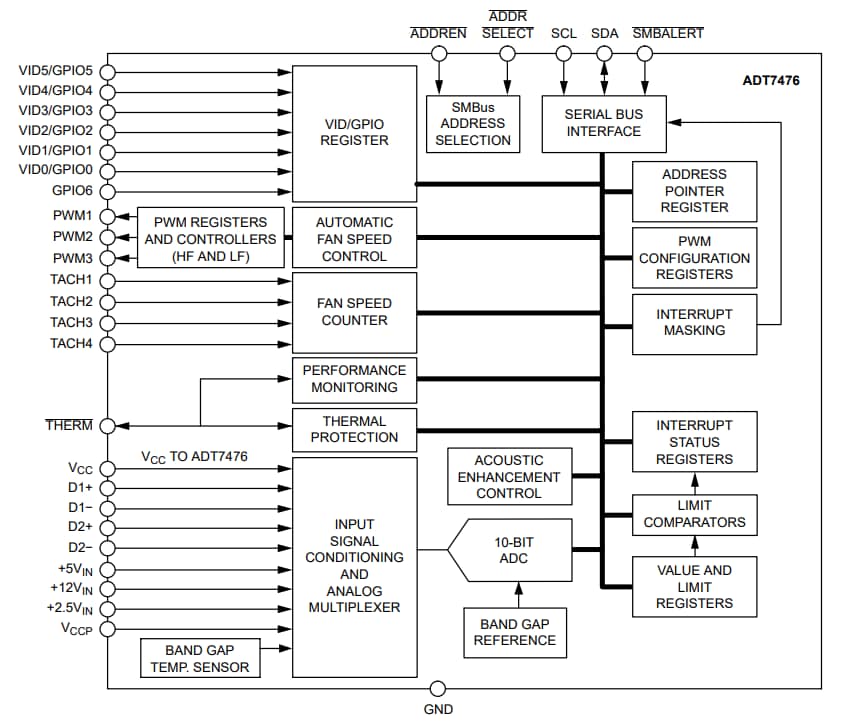

ADT7476 블록 선도
치수
