NXP Semiconductors USB 연결 장치
NXP Semiconductors USB 연결 장치를 통해 시스템 설계자는 프로세서에서 보드 및 그 이상까지 USB 연결성을 구현할 수 있습니다. 완벽한 기능을 갖춘 제품군은 고도로 사용자 지정 솔루션에 전력 및 데이터 경로를 모두 지원할 수 있습니다. 이 장치는 공간을 최소화하도록 설계된 소형 설치 면적 패키지로 제공되므로 공간 제약이 있는 애플리케이션을 지원할 수 있습니다.
전력 공급

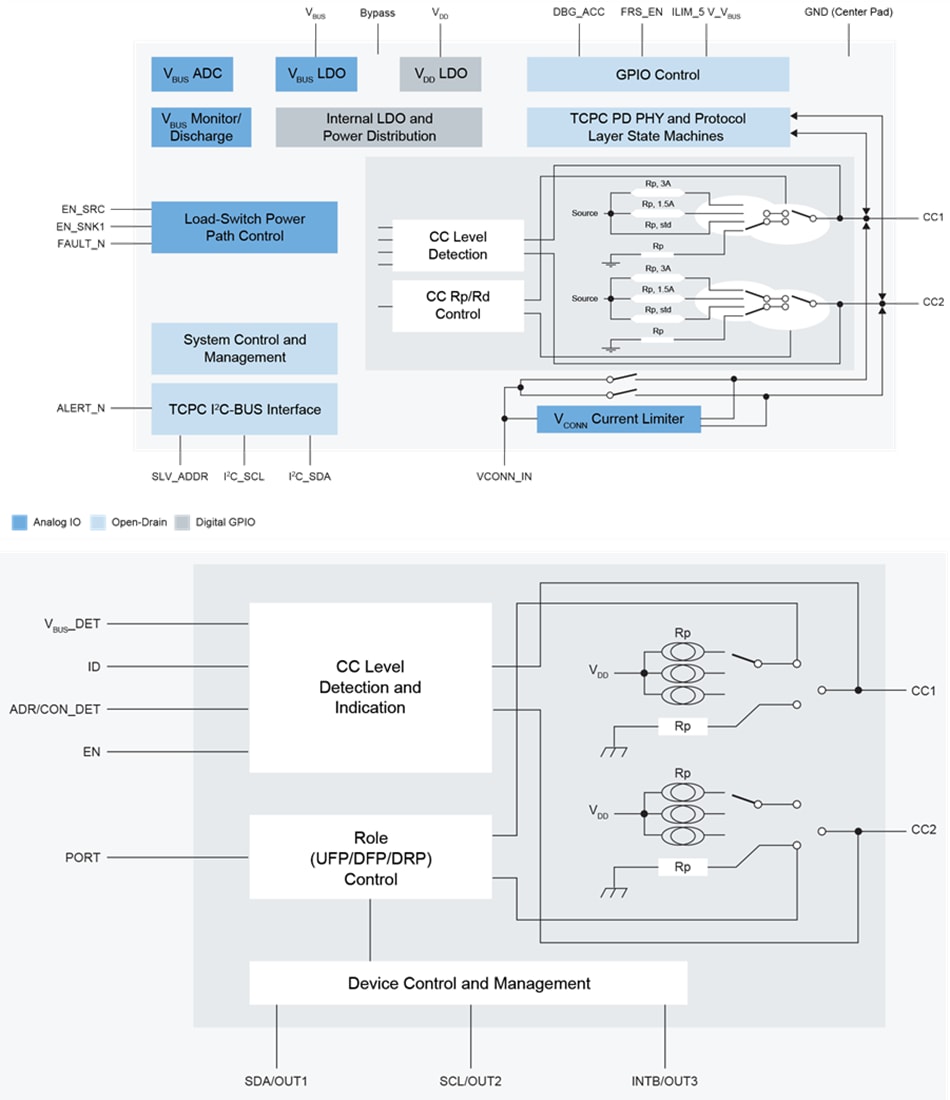

NXP Semiconductors의 Power Delivery PHY (물리 계층) 제품군은 USB Type-C ® 커넥터의 구성 채널 (CC, Configuration Channel) 인터페이스를 활성화하며, 최대 100W까지의 양방향 전력 공급 (Power Delivery, PD) 을 지원합니다. 비 PD (non-PD) 포트의 경우, 이 CC 인터페이스 장치들은 최대 15W의 USB Type-C 연결을 지원하며, 오디오 및 비디오와 같은 USB Type-C 얼터네이트 모드 (Alternate Modes) 를 지원합니다. 엔지니어는 컨트롤러와는 무관한 강력한 스마트 로드 스위치 및 보호 장치 제품군을 통해 애플리케이션의 특정 요구 사항에 맞게 전원 경로를 맞춤 설정할 수 있습니다.
리드라이버 및 컨디셔너
NXP Semiconductors 신호 컨디셔너 및 리드라이버는 신호 품질을 향상시키고 더 긴 PCB 트레이스를 구현하며 USB 3.0, 3.0 SuperSpeed 및 3.1를 사용하는 애플리케이션에서 오프 보드 연결을 지원하도록 설계되었습니다. eUSB2 리드라이버 제품군은 저전압 프로세스 노드가 있는 고급 SoC가 더 높은 전압에서 기존 USB 2.0 신호와 인터페이스할 수 있도록 지원하며, 앞으로 수년 동안 최신 SoC 및 프로세서와의 오래 서 있는 솔루션과의 호환성을 보장합니다. eUSB2 리드라이버는 자동차 버전으로도 제공됩니다.
특징
- 최대 100W 전력 공급(PD) 지원
- 전체 TCPC 또는 CC 인터페이스 호환성
- 외부 고전류 스위치
- 외부 보호 장치
- USB 3.0, 3.0 SuperSpeed 및 3.1 지원
- eUSB2 연결 지원
- 표준 -40 °C ~ +85 °C 작동 온도 범위
- 소형 폼팩터 패키지 (WLCSP 및 QFN)
- 양방향 100 W PD 지원 (PTN5110)
- 저비용 15 W USB Type-C 호환성(PTN5150)
- 확장된 USB 2.0 ~ eUSB2 연결(PTN3222)
애플리케이션
- 데스크톱 및 노트북 컴퓨터
- 휴대폰 및 태블릿
- 모바일 전원 액세서리(충전기, 파워 뱅크)
- 컴퓨터 주변장치(키보드, 마우스, 헤드셋)
- 라우터
주요 제품
NXP Semiconductors GreenChip USB Type-C 솔루션
USB Type-C로 Smart Power를 설계할 수 있는 완벽한 시스템 솔루션입니다.

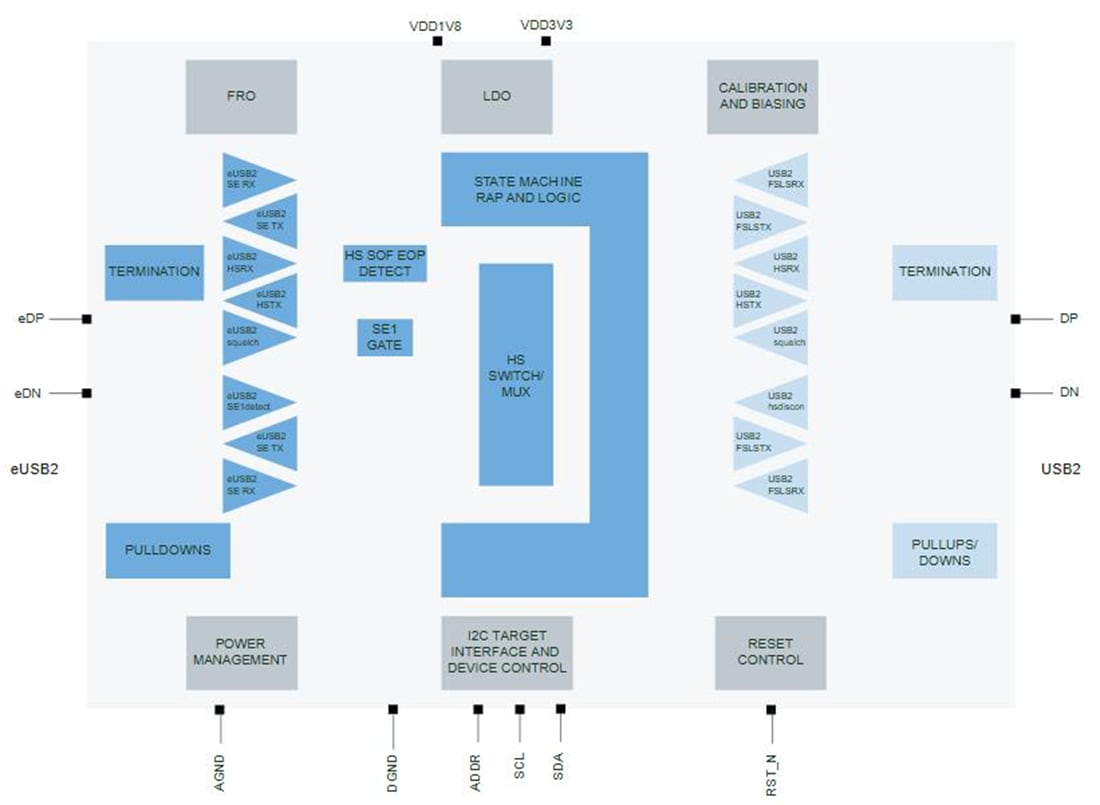

NXP Semiconductors PTN3222 1-Port eUSB2 – USB2 리드라이버
eUSB2와 USB2 신호 처리 방식 간의 변환을 수행합니다.
NXP Semiconductors PTN3222 평가 보드
PTN3222CUK가 장착된 사용하기 쉬운 평가 보드입니다.
NXP Semiconductors NX48P0407 48 VUSB Type-C™CC/SBU 보호 IC
USB-PD EPR 애플리케이션의 Type-C CC 및 SBU 핀에서 VBUS 단락 손상을 보호합니다.
