NXP Semiconductors S32K344 모터 제어 개발 키트

NXP Semiconductors S32K344 모터 제어 개발 키트(MCSXTM4CK344 및 MCDXTM4CK344)는 고전력 48V 애플리케이션을 신속하게 시제품화하고 평가하는 모터 제어 개발 키트입니다. 32비트 Arm^®Cortex^®-M7 S32K3 마이크로컨트롤러를 기반으로 하는 MCSXTM4CK344 키트는 3상 PMSM(영구 자석 동기식 모터) 또는 BLDC(브러시리스 DC) 모터 1개를 제어할 수 있는 반면, MCDXTM4CK344 개발 키트는 3상 모터 2개 또는 6상 PMSM/BLDC 모터 1개를 제어할 수 있습니다.

이 NXP 48V 개발 키트는 자동차 제조업체, 공급업체 및 소프트웨어 에코시스템 파트너가 직접 사용하여 스타터 발생기, eTurbo, eCompressor 또는 전기 스쿠터 및 인력거에 소형 트랙션 드라이브와 같은 48V 애플리케이션에서 개발 시간을 단축할 수 있습니다.

특징

하드웨어
- 3/6상 AC 모터 유형 제어
- PMSM/BLDC/ACIM/(옵션 DC)
- 3.8kVA ~ 5.7kVA의 전력 속도, 최대 170μA (피크 전류)
- 위치/속도 센서 옵션
  - 리졸버
  - 엔코더
  - HALL
  - 센서리스 기법
- 절연형 48/12V 레이어-절연 CAN PHY 및 플라이백 컨버터
- 전압/전류 센서
  - 배터리 전압
  - DC 버스 전압
  - 위상 전압 및 전류
  - BEMF 전압
  - 과전류/전압/온도 보호
- 온도 측정
인터페이스
- 온보드 절연 및 비절연 CAN
- 온보드 LIN
- 온보드 이더넷(소켓 커넥터)
- 온보드 S32K3 디버그 인터페이스(직렬 통신 포함)
- JTAG 디버그 인터페이스

소프트웨어
- 정현파 모터 유형(PMSM)을 위한 필드 약화 기능이 있는 FOC(자속 기준 제어) - 비-Autosar를 따르지 않는 애플리케이션을 위한 ANSI C 예제로 사용 가능
- 자동차 수학 및 모터 제어 라이브러리(AMMCLib) - 사전 컴파일된 소프트웨어 라이브러리 블록을 기반으로 구축된 제어 알고리즘
- S32 플랫폼용 S32 설계 스튜디오 IDE 및 S32K3 실시간 드라이버(RTD) - S32K3 RTD를 기반으로 제작된 S32DS에서 생성된 예제 소프트웨어
- FreeMASTER 및 모터 제어 애플리케이션 튜닝(MCAT)도구 - 다양한 수준의 제어 구조에서 애플리케이션 튜닝 및 가변 추적
지원
- S32K3 RTD 드라이버를 기반으로 제작된 S32 플랫폼을 위한 S32 설계 스튜디오에서 생성 된 ANSI-C 기반 예제 SW
- FreeMASTER 시각화/구성 지원
- MCAT 도구 - 소프트웨어 패키지의 일부
- S32CT 구성 도구(CT)로 생성된 MCU 주변장치 초기화

애플리케이션

자동차 전장
- 전기 펌프
- HEV(하이브리드 전기차)

산업
- 브러시리스 DC 모터 제어(BLDC)
- 영구 자석 동기식 모터(PMSM)

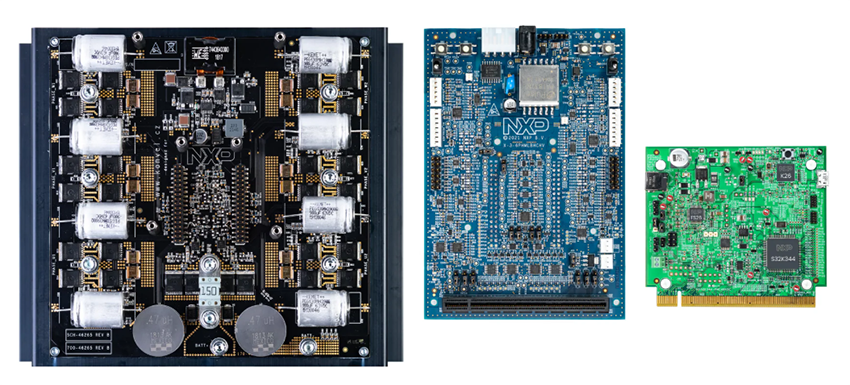

키트 구성품

3-6PH48VHCPS(-H) 전원단 보드
3-6PHMLBHCHV(-H) 어댑터 보드

S32K344PMC48VSC 컨트롤러 보드
장착 나사

기계 도면 - NXP Semiconductors S32K344 모터 제어 개발 키트

자료

애플리케이션 노트 AN14313 - RTD 로우 레벨 API를 사용하는 S32K344가 있는 단일 3상 48V PMSM 모터 제어 키트[MCAT(모터 제어 애플리케이션 튜닝)도구 포함]
애플리케이션 노트 AN14429 - RTD 로우 레벨 API를 사용하는 S32K344가 있는 듀얼 3상 48V PMSM 모터 제어 키트
S32K3 MCU 기반 모터 제어 솔루션 브로슈어
