NXP Semiconductors S08PB16-EVK 평가 키트
NXP S08PB16-EVK 평가 키트는 S08PB16 및 S08PLS 5V 8비트 MCU용으로 설계되었습니다. S08PB16-EVK 키트는 작지만 강력하며 S08PB 및 S08PLS MCU의 모든 기능을 평가할 수 있는 풍부한 통합 주변기기를 갖추고 있습니다. S08PB16-EVK는 OSBDM을 지원하여 외부 디버그 도구없이 프로그램 및 실행 제어 디버그를 플래시합니다. 이 키트는 모터 제어를 위한 FRDM-MC-LVBLDC를 포함한 확장 보드 옵션을 제공합니다.
사양
- 마이크로컨트롤러(MCU)
- MC9S08PB16VTJ MCU, 20MHz
- 16KB 플래시 메모리, 1KB RAM
- 2.7~5.5V
- -40~+105°C
- 20-TSSOP
- 연결성
- USB 인터페이스(Micro-B USB 커넥터 포함)
- 디버그
- 온보드 디버그 회로: 가상 직렬 포트가 있는 MC9S08JM60CLD(OSBDM)
- 부품
- RGB LED
- 전위차계
- 사용자 푸시 버튼 2개

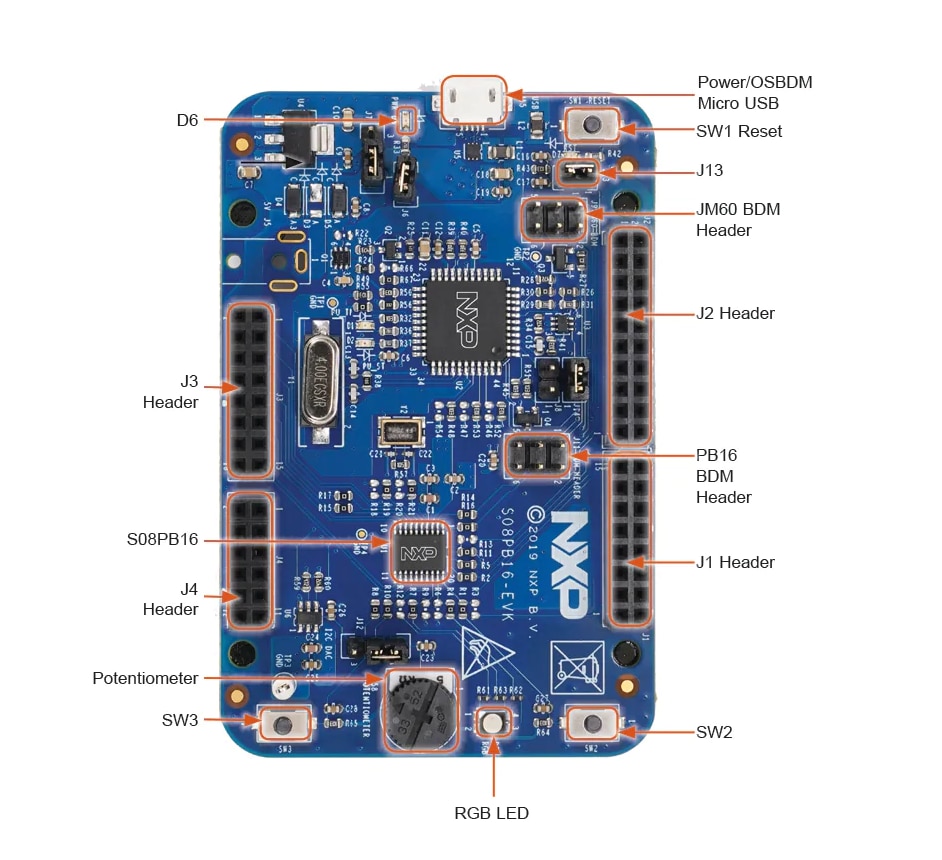

콜아웃
전면도, 후면도 및 측면도
