NXP Semiconductors RDDRONE-T1ADAPT 이더넷 미디어 컨버터
NXP Semiconductors RDDRONE-T1ADAPT 이더넷 미디어 컨버터는 드론, 로봇, 모바일 로봇 및 자동차 애플리케이션에 사용됩니다. RDDRONE-T1ADAPT 이더넷 미디어 변환기는 자동차용 2선 이더넷(100BASE-T1)에서 고속 이더넷(100BASE-TX)으로 변환합니다. 이 장치는 자동차용 IEEE 100BASE-T1을 준수하며 100Mbit/s 송신 및 수신 기능을 제공하며 UTP(비차폐 연선) 케이블 길이는 최대 15m입니다.
NXP RDDRONE-T1ADAPT 이더넷 미디어 컨버터는 TJA1101B 100BASE-T1 PHY 및 LPC812 마이크로컨트롤러 Arm® M0+ MCU 제품군을 기반으로 하는 플러그 앤 플레이 도구입니다. RDDRONE-T1ADAPT는 자동차, 산업 및 IoT 부문과 같은 다양한 응용 분야에서 100BASE-T1 이더넷 네트워크를 평가하고 디버깅하는 데 매우 적합합니다. 또한 이 장치는 로봇 노드가 견고하고 신뢰할 수 있는 100BASE-T1 이더넷 인터페이스에 연결되는 분산 아키텍처를 개발하는 데 사용됩니다.
특징
- 간단한 커넥터 구조 지원
- RJ45 자기 소자가 필요하지 않아 더 작은 크기
- 경량 단일 쌍 배선으로 비용과 무게 절감
- 고속 이더넷 RJ45, 2선 이더넷 100BASE-T1, “DCD-LZ” SWD UART
- 마이크로 USB 또는 JST-GH 전원 커넥터를 통해 5V 전원 공급 장치 제공
키트 구성품
- 조립 및 테스트 완료된 미디어 컨버터
- JST-GH 커넥터가 있는 2선 T1 이더넷 케이블 1개
- JST-GH 커넥터가 있는 3핀(2선) 전원 코드 1개
- 빠른 시작 가이드
애플리케이션
- 100BASTE-T1 평가
- 100BASE-T1을 사용하여 DUT 점멸
- 네트워크 진단
- 산업용 장비
- 모바일 로봇 및 기타 소형 차량
- 모바일 로봇 에코 시스템
관련 제품
NXP Semiconductors 자동차용 이더넷을 위한 TJA110x PHY
자동차용 케이스에 최적화된 100BASE-T1 호환 듀얼 포트 이더넷 PHY입니다.
NXP Semiconductors LPC81x & LPC83x 32-bit Arm® Cortex®-M0+ MCUs
32-bit Cortex-M0+ MCUs operating at CPU frequencies of up to 30MHz.
블록 선도

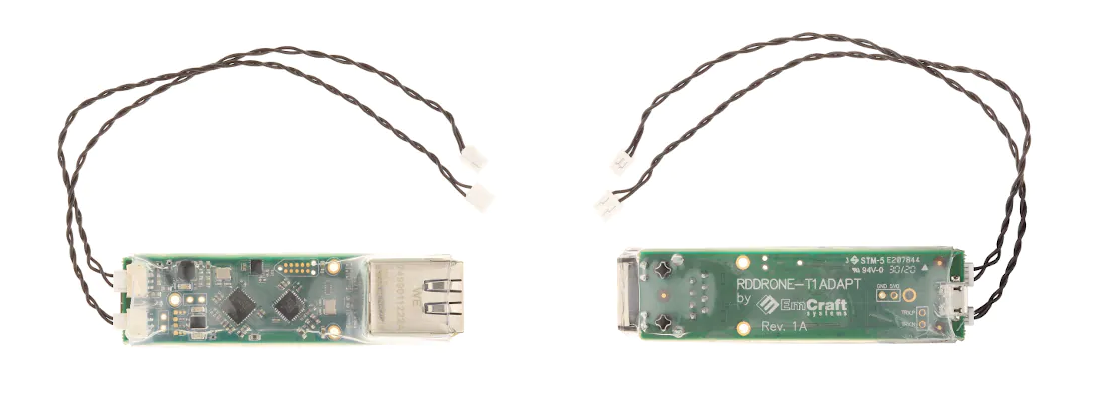

전면 및 후면도
