NXP Semiconductors PCT2075 디지털 온도 센서
NXP 반도체(Semiconductors)의 PCT2075 디지털 온도 센서는 -25~+100ºC 범위에서 ±1ºC 정확도로 온도를 측정해서 디지털 값으로 변환하는 제품입니다. 칩 내장형 밴드 갭 온도 센서와 시그마-델타 아날로그-디지털 변환 기법을 사용하며, 기타 LM75 계열의 열 센서를 드롭인 방식으로 간편하게 교체할 수 있는 과열 감지 출력장치를 갖췄습니다. 일반적으로 시스템의 열 관리, 개인 컴퓨터, 전자장비, 산업용 컨트롤러 등에 사용됩니다.
PCT2075 디지털 온도 센서는 소형 8핀(SO8, TSSOP8, HWSON8) 및 6핀(TSOP6) 패키지 유형으로 제공되어 설계상 유연성이 뛰어납니다.
특징
- LM75 계열 제품들을 핀대핀 방식으로 교체
- 버스에서 최대 27개 소자와 호환
- 전력 공급 범위: 2.7~5.5V
- 작동 온도 범위: -55~+125°C
- 주파수대: 20kHz~1MHz, SMBus의 타임아웃 기능이 버스의 중단 방지
- 1.0MHz 고속 모드에 30mA SDA 드라이브가 결합되어 동일한 버스에서 더 많은 소자를 구동. 고속 모드와 표준 모드에서도 하위 호환성 제공.
- 11비트 ADC: 온도 분해능 0.125°C 제공
- 작동 중 온도 임계값 및 히스테리시스 세트 포인트 설정 가능
- 온도 정확도:
- -25~+100°C에서 최대 ±1°C
- -55~+125°C에서 최대 ±2°C
- 전력 소비량 감소: 정지 모드에서 공급 전류 1.0µA 미만
- 전력이 인가되면 온도조절장치로 단독 작동
- ESD 보호 성능: 2,000V HBM(JESD22-A114 준수) 및 1,000V CDM (JESD22-C101 준수) 상회
- 래치 업 검사: JEDEC 표준 JESD78 준수(100mA 상회)
- 패키지 옵션:
- SO8(SOT96-1): 4.9 x 3.9 x 1.75m
- TSSOP8(SOT505-1): 3.0 x 3.0 x 1.1mm
- HWSON8(SOT1069-2): 3.0 x 2.0 x 0.75mm
- TSOP6(SOT1353-1): 2.9 x 1.5 x 1.0mm
애플리케이션
- 시스템의 열 관리
- 개인 컴퓨터
- 전자장비
- 산업용 컨트롤러
- 냉각 시스템
- HVAC
블록 선도

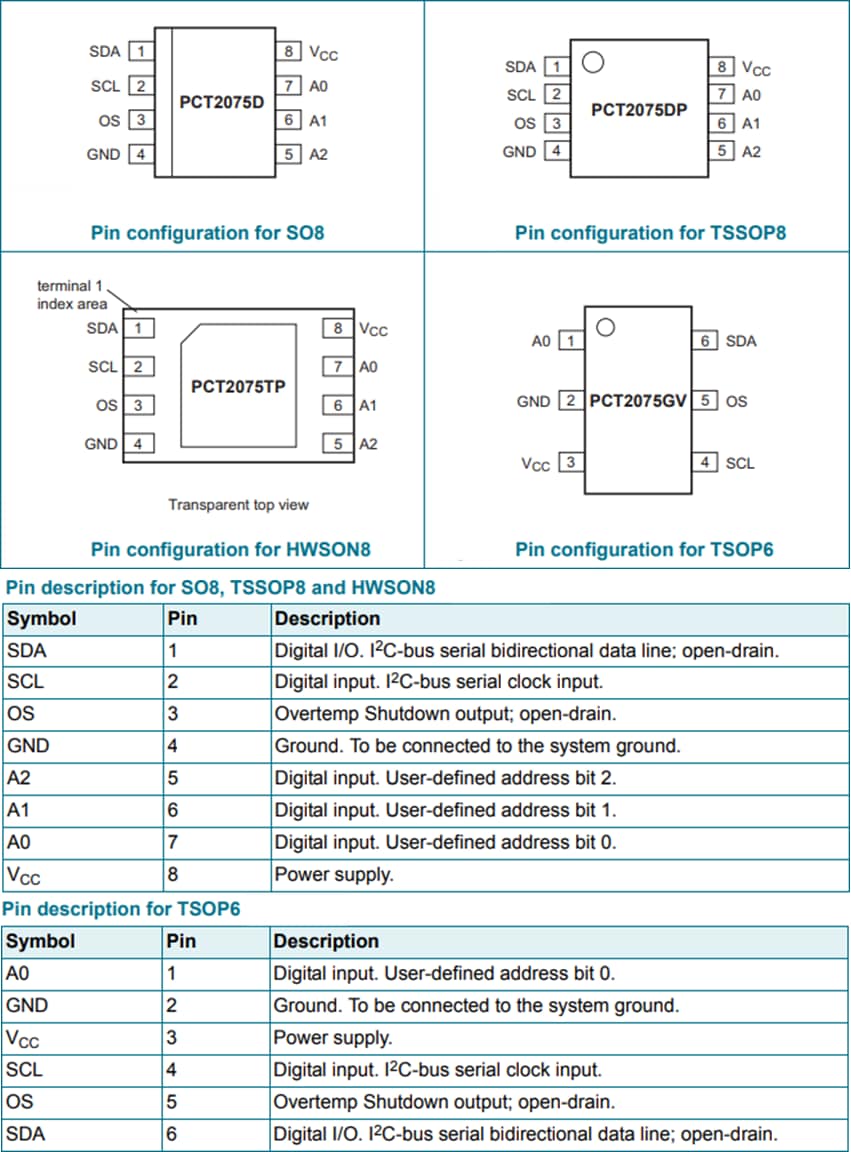

핀 설정
Related Development Tool
NXP Semiconductors PCT2075DP-ARD 아두이노 실드
PCT2075DP IC를 기반으로 제작되고 아두이노 포트에 연결할 수 있는 도터 카드로 작동합니다.
