NXP Semiconductors PCF2131 나노 전력 고정밀 RTC
NXP Semiconductors PCF2131 나노 전력 고정밀 RTC(실시간 클록)는 통합 TCXO(온도 보상 크리스털) 및 32.768kHz 쿼츠 크리스털이 특징입니다. PCF2131는 매우 높은 정확도와 매우 낮은 전력 소비를 위해 최적화 되었습니다. PCF2131은 선택 가능한 I2C 버스 또는 SPI 버스, 예비 배터리 스위치 오버 회로, 프로그래밍 가능 워치독 기능, 타임스탬프 기능 4개, 기타 많은 기능을 제공합니다.
NXP PCF2131 나노 전력 고정밀 RTC의 작동 온도 범위는 -40 °C ~ +85 °C이며 HLSON 16 패키지로 제공됩니다.
특징
- -40~+85°C 작동 온도 범위
- 트리밍된 통합 커패시터가 있는 TCXO(온도 보정 크리스털 발진기)
- 64nA(표준)의 초저 공급 전류(VDD =3.3V)
- 온도 보정 RTC, -40°C~+85°C에서 표준 정확도 ±3ppm
- 동일한 패키지에 32.768kHz 쿼츠 크리스털 및 발진기 통합
- 연도, 월, 일, 요일, 시간, 분, 초 및 1/100초 제공
- 윤년 보정 제공
- 타임스탬프 기능
- 인터럽트 기능 탑재
- 4개의 입력 핀에서 4가지 이벤트 감지(예: 위변조 감지)
- 2-라인 양방향 400kHz 고속 모드 I2C 버스 인터페이스
- 별도의 데이터 입력 및 출력이 있는 4-라인 SPI 버스(최대 속도 6.5Mbit/s)
- 배터리 백업 입력 핀 및 스위치-오버 회로
- 배터리 백업 출력 전압
- 배터리 부족 감지 기능
- POR(파워 온 리셋)
- PORO(파워 온 리셋 오버라이드 기능
- 소프트웨어 리셋 기능
- 인터럽트 출력(오픈 드레인) 2개
- 프로그래밍 가능 1초 또는 1분 인터럽트
- 프로그래밍 가능 감시 타이머(인터럽트 기능 포함)
- 인터럽트 기능으로 프로그래밍 가능한 알람 기능
- 프로그래밍 가능 사각형 출력
- 1.2~5.5V의 클록 작동 전압
애플리케이션
- 전기, 수도 및 가스를 위한 전자 계량
- 정밀 시간 기록
- 정확한 하루의 시간에 액세스
- GPS 장비로 1차 수정 시간 단축
- 정확한 프로세스 타이밍을 필요로 하는 애플리케이션
- 자동화 무인 작동 시간이 긴 제품
관련 보드
NXP Semiconductors PCF2131-ARD 평가 보드
PCF2131 나노 전력 고정밀 실시간 클록을 위한 이상적인 평가 및 데모 보드입니다.
NXP Semiconductors MCIMX93-QSB 개발 보드
i.MX 93 애플리케이션 프로세서를 평가하기 위한 플랫폼이며, 9mm x 9mm 패키지로 제공됩니다.

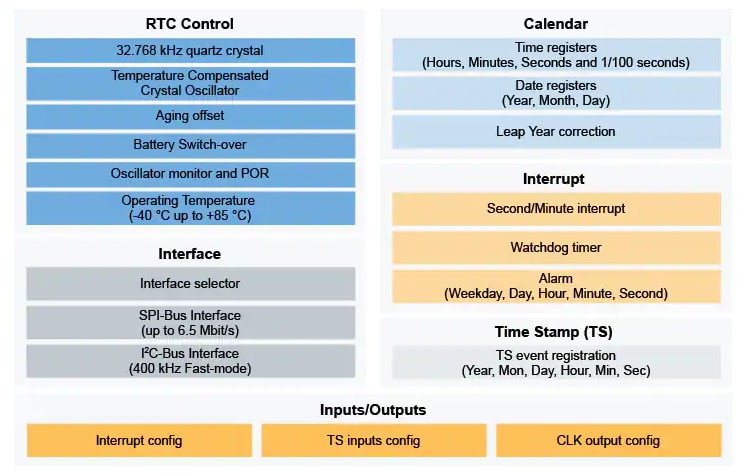

블록 선도
