NXP Semiconductors PCAL9722 초저전압 22비트 I/O 확장기
NXP Semiconductors PCAL9722 초저전압 22비트 I/O 확장기는 SPI 인터페이스를 통해 마이크로컨트롤러 제품군을 위한 원격 I/O 확장 기능을 제공합니다. 이 확장기는 내장형 레벨 변환 기능을 갖추고 있어 호환되지 않는 I/O 전압 간의 통신이 필요한 혼합 전원 공급 시스템에서 장치를 매우 유연하게 만듭니다. PCAL9722 초저전압 22비트 I/O는 최저 1.1V로 작동하는 마이크로컨트롤러에 대한 직접 연결을 허용합니다. 일반적으로 IoT, 산업용 컨트롤러, LED 구동 장치, 빌딩 자동화, 통신 장비, 라우터, 서버, 개인 전자 장치, 게임 콘솔 및 컴퓨터 애플리케이션에 이상적입니다.
특징
- 22비트 GPIO (SPI 포함)
- 고도로 구성 가능한 Agile I/O:
- 푸시-풀 또는 오픈 드레인 출력단
- 인터럽트 상태 레지스터
- 4가지의 다른 출력 드라이브 강도
- 풀업 및 풀다운 저항기 활성화 및 저항기 선택
- 인터럽트 마스크 옵션
- JESD 22를 초과하는 ESD 보호:
- 2000V HBM (인체 모델) (A114-A)
- 1,000V CDM(정전 모형)(C101)
- 견고성:
- 슈미트 트리거 동작으로 느린 입력 전환 및 스위칭 잡음 내성 향상
- 5.5V 허용 I/O 포트 및 SPI 버스 핀
- SPI 입력단 잡음 필터
- JESD 78, 클래스 II에 따라 래치업 성능이 100mA 초과
사양
- 5MHz SPI 버스
- SPI의 1.1V ~ 5.5V와 포트 P의 1.8V, 2.5V, 3.3V, 5.5V 사이에서 양방향 전압 레벨 변환 및 GPIO 확장 가능
- SPI 버스 측 작동 전원 공급 전압 범위: 1.1V ~ 5.5V
- 래치 출력(LED를 직접 구동하는 25mA의 최대 드라이브 성능)
- 2μA(일반)낮은 대기 소비 전류(3.3V VDD)
애플리케이션
- 산업
- 통신
- 컴퓨팅 및 소비자 가전

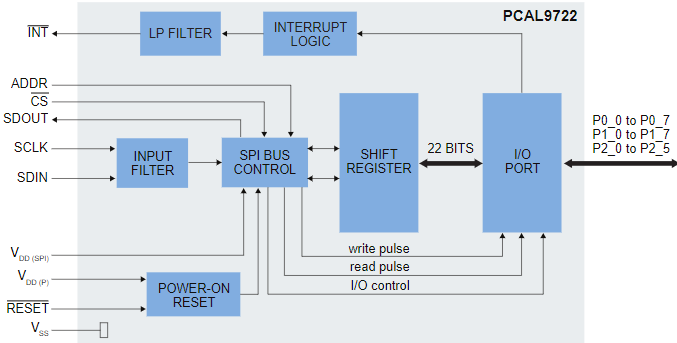

블록 선도
비디오
관련 개발 도구
NXP Semiconductors PCAL9722HN-ARD I/O 확장 평가 보드
Designed to help evaluate the PCAL9722, an ultra-low-voltage translating 22-bit SPI I/O expander.
