NXP Semiconductors MPC5748G 보안 이더넷 게이트웨이 기준 설계 장치
NXP Semiconductors MPC5748G 보안 이더넷 게이트웨이 기준 설계 장치(MPC5748G-GW-RDB)는 이더넷 게이트웨이 ECU와 같은 A 샘플을 제공하도록 공학 설계된 기준 설계 장치로, 안전한 OTA(Over-the-Air) 관리 및 기능 안전성을 지원하여 게이트웨이 제품 개발과 생산 가속화를 지원합니다. 32비트 Power Architecture® MPC5748G 초 신뢰성 마이크로컨트롤러를 기반으로 하는 MPC5748G-GW-RDB는 최대 3개의 e200 코어, HSM(Hardware Security Module), 여러 통신 인터페이스 및 유연한 메모리 옵션을 제공합니다.
특징
- MPC5748G(LQFP-176) 온보드 장치가 내장된 중앙 게이트웨이 ECU와 같은 A-샘플
- 다중 채널 자동차 이더넷 및 CAN FD를 위한 지원
- 4GB eMMC 온보드로 안전한 OTA 관리 지원
- 인터페이스
- 100BASE-T1 이더넷 4개
- 진단/소프트웨어 업데이트용 100Base-TX 이더넷(DoIP) 1개
- CAN/CAN FD 8개(최대 5Mbps)
- FlexLIN 2개/RS232 1개
- PWM 3개/아날로그 입력 2개/하이 측 스위치 출력 2개
- JTAG 디버그
- 기능적 안전
- ASIL-D 안전 전력 SBC
- 서브 MCU로 사용되는 ASIL-B S32K144
- ASIL-A SJA1105Q 5포트 이더넷 스위치
- 장애 관리 및 재설정 로직 회로
- 소프트웨어 지원
- S32 Design Studio 및 소프트웨어 개발 키트
- AUTOSAR OS 및 MCAL
- 4GB eMMC 온보드로 안전한 OTA 지원
- 런타임 소프트웨어:
- 플래시 및 EEPROM 드라이버
- 소프트웨어 코어 자체 테스트
- 컴파일러: Green Hills, Wind River, High Tec
- 디버거: Lauterbach, iSystem, PLS, Green Hills, P&E
하드웨어 특징
- MPC5748G 자동차용 마이크로컨트롤러
- AEC-Q100, 등급 2
- ISO 26262 ASIL B 기능 안전
- Processors(2x) Power Architecture®
- 160MHz(1x) Power Architecture®에서 e200z4
- 80MHz에서 e200z2
- 6MB 임베디드 플래시, 768KB SRAM
- CAN FD 8개(SPI 12개 포함, 확장)
- AVB 이더넷 2개(스위치 포함)
- FlexRay 2개, LIN 7개
- 임베디드 하드웨어 보안
- SHE 및 EVITA 표준을 지원하는 모듈(HSM)
- 옵션으로 제공되는 S32K144 자동차용 마이크로컨트롤러
- 모니터 MCU, ASIL 레벨 상승
- ISO 26262 ASIL B 기능 안전
- 파워 SBC FS6522
- ISO 26262 ASIL D 기능 안전
- 코어 프로세서 및 다양한 주변기기에 전원을 공급하기 위한 구성 및 프로그래밍 가능 출력
- 완전 자동차 인증, 100Mbps OABR PHY
- 견고한 자동차 등급 EMC/ESD
- TJA1043 및 TJA1044GT CAN PHY
- 최대 5Mbps CAN FD 지원
- 슬립 및 웨이크업 기능
- SJA1105Q AEC-Q100 등급 2 이더넷 스위치
- 5개의 포트, 레이어 2 저장소 및 전방 스위치
- MII, RMII, RGMII로 구성 가능
- AVB, TSN 및 결정적 이더넷 지원
- 포트 미러링 및 VLAN

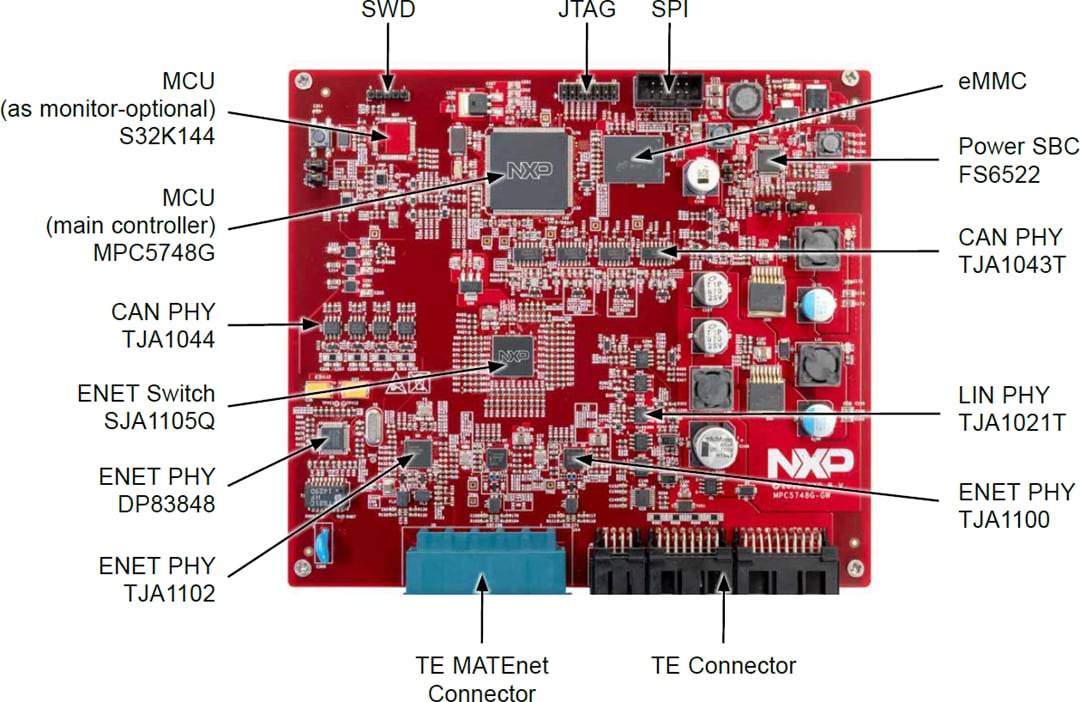

보드 레이아웃

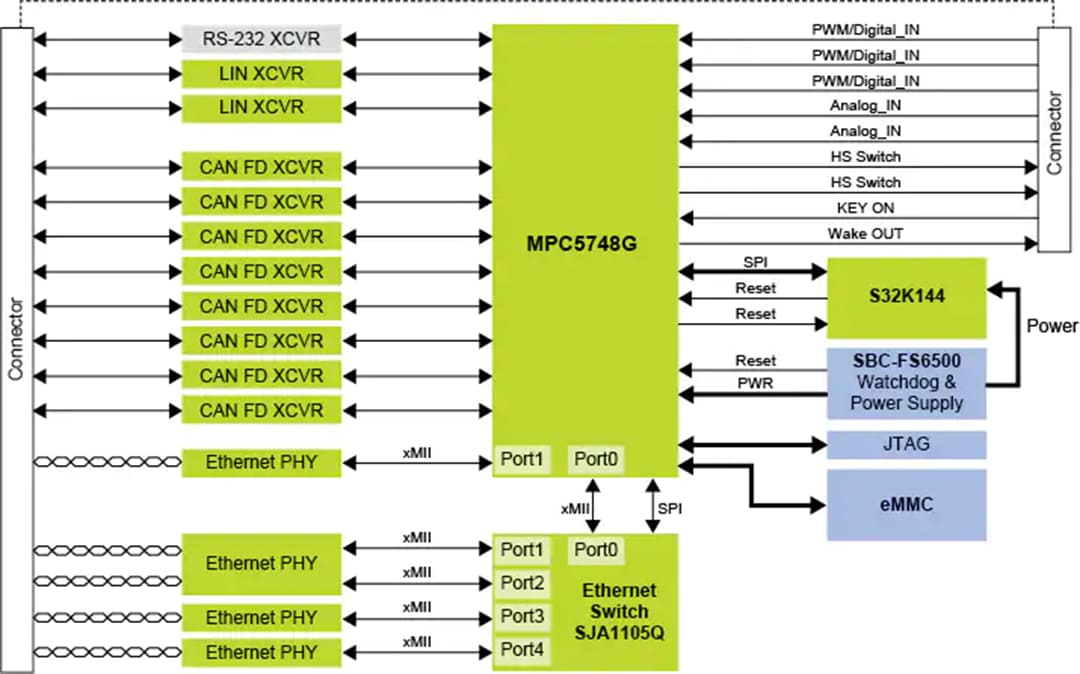

블록 선도
