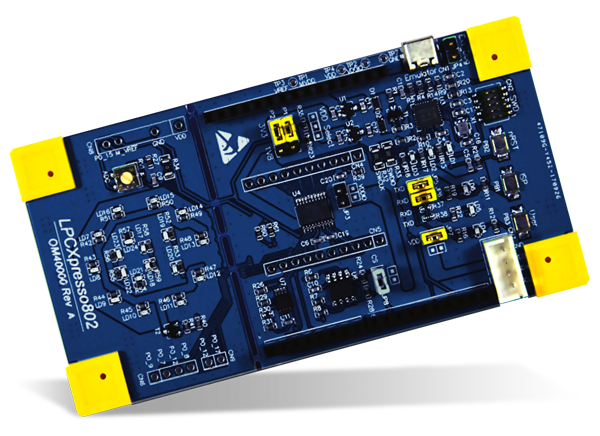

NXP Semiconductors LPCXpresso802 평가 보드(OM40000)

LPCXpresso802는 분리 가능한 섹션을 통합하고 있으며 시연 피드백을 제공하는 LED 및 전위차계가 포함되어 있습니다. LED는 5개의 GPIO 조합으로 구동되는 얼굴 이모티콘 모양으로, 관련 GPIO가 낮아질 때 LED가 켜집니다. 얼굴의 외부 링(적색 LED)은 트랜지스터를 통해 PIO0_17에 의해 제어됩니다. 눈(파란색 LED)은 PIO0_8에 의해, 위쪽 입술(녹색 LED)은 PIO0_7에 의해, 아래쪽 입술은 PIO0_12에 의해 그리고 입 측면(녹색 LED)은 PIO_9에 의해 구동됩니다. 원하는 경우, 보드의 분리식 섹션을 나머지 보드에서 분리할 수 있습니다. 커넥터를 분리식 섹션에 납땜한 다음, Arduino 헤더에 연결할 수 있습니다.
