NXP Semiconductors LPC43S70 ARM Cortex-M4 마이크로컨트롤러
NXP Semiconductors LPC43S70ARM Cortex-M4 마이크로컨트롤러는 최대 204MHz CPU 주파수 범위에서 작동합니다. ARM Cortex-M4는 소비전력이 낮고 디버그 기능이 향상된 32비트 코어입니다. 이 마이크로컨트롤러에는 3단 파이프라인이 통합되어 있으며 하버드 아키텍처를 사용합니다. 이 마이크로컨트롤러의 하버드 아키텍처 설계는 별도의 현지 지침, 데이터 버스 및 주변기기용 3차 버스를 제공합니다. 이 LPC43S70에는 애플리케이션 ARM Cortex-M0 보조프로세서 그리고 SGPIO 및 SPI 주변장치를 관리하는 이차 ARM Cortex-M0 서브시스템이 포함되어 있습니다. ARM Cortex-M0 코어는 에너지 효율적이고 사용하기 쉬운 32비트 코어이며, 이 코어의 코드와 도구는 Cortex-M4 코어와 호환됩니다. 일반적으로 임베디드 오디오, 모터 제어, 전력 관리, 백색 가전, RFID 판독기, E-계량, 산업 자동화 등에 사용됩니다.
특징
- Arm Cortex-M4 processor
- Built-in Memory Protection Unit (MPU) supporting eight regions
- Built-in Nested Vectored Interrupt Controller (NVIC) and JTAG
- Non-Maskable Interrupt (NMI) input
- Multiple SRAM blocks with separate bus access
- Serial GPIO (SGPIO) interface
- Unique ID for each device
- External Memory Controller (EMC) supporting external SRAM, ROM, NOR flash, and SDRAM devices
- Single power supply with on-chip DC-DC converter for core supply and the RTC power domain
- Security features with AES engine
- Available in LBGA256 and TFBGA100 packages
사양
- 264kB SRAM
- Cortex-M0 coprocessor operates up to 204MHz frequencies
- Single 3.3V (2.2V to 3.6V) power supply
- Crystal oscillator with an operating range of 1MHz to 25MHz
- 32-bit core Arm Cortex-M4 processor
- 64-bit of One-Time Programmable (OTP) memory for general-purpose use
애플리케이션
- Motor control
- Embedded audio applications
- Power management
- Industrial automation
- White goods
- E-metering
- RFID readers

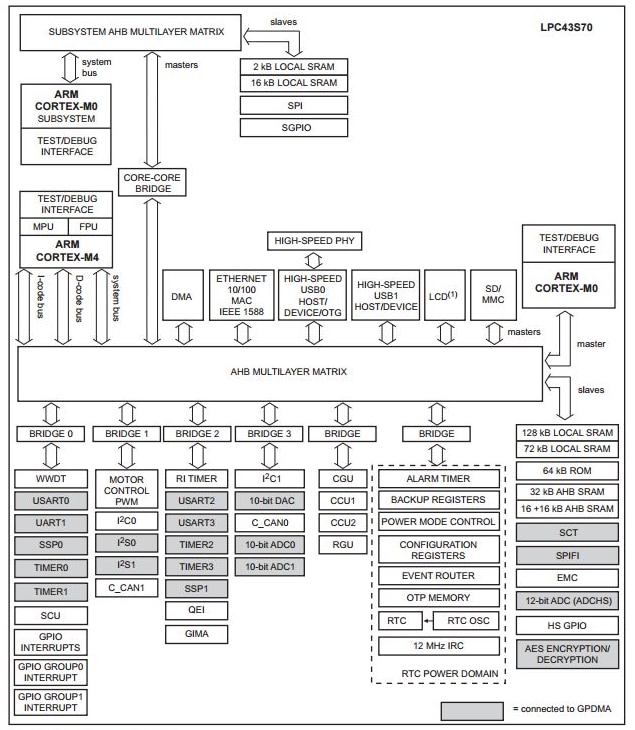

Functional Block Diagram
