NXP Semiconductors FS86 SBC 프로그래밍 보드(KITFS86SKTFRDMEM)

NXP Semiconductors FS86 SBC 프로그래밍 보드(KITFS86SKTFRDMEM)는 FS86 안전 SBC(시스템 기반 칩)를 쉽게 구성할 수 있도록 설계되었습니다. 프로그래밍 소켓 보드에는 모든 FS86 장치를 수용할 수 있는 QFN48 소켓이 있습니다. 모든 레귤레이터는 커넥터를 통해 액세스할 수 있습니다. DC-DC 전환기 노드와 같은 비 사용자 신호는 쉽게 액세스할 수 있는 테스트 포인트를 위해 매핑됩니다. FS86 안전 SBC 프로그래밍 소켓 보드는 12V 자동차 및 24V 운송(트럭 및 버스) 애플리케이션을 대상으로 합니다.

NXP Semiconductors FS86 안전 SBC 프로그래밍 소켓 기판에는 사전 연결된 FRDM-KL25Z Freedom 개발 보드가 포함되어 있습니다. FS86 NXP GUI 소프트웨어와 결합된 FRDM-KL25Z를 사용하면 사용자가 레지스터를 확인 및 수정하고 OTP(일회성 프로그래밍) 구성을 개발하고 준비되면 구울 수 있습니다. 그런 다음 FS86 장치를 소켓에서 제거하고 프로토타입 보드에 설치할 수 있습니다. OTP 장치는 설계 유연성을 위해 두 번 구울 수 있습니다.

특징

GUI 소프트웨어에 액세스하기 위해 USB PC 연결을 지원하는 FRDM-KL25Z Freedom 개발 보드 포함
레지스터 액세스, OTP 에뮬레이션 및 퓨즈용 USB 연결
QFN48 소켓을 사용하여 FS86 장치를 쉽게 설치 및 제거 가능
V_BAT 전원 공급 장치 커넥터(잭 및 Phoenix, 35V 최대)
최대 10A의 V_PRE 출력 성능(외부 MOSFET)
V_BOOST 5.0V 또는 6.0V, 최대 800mA
최대 2.5A_DC 벅
FS0B 외부 안전 핀

LDO1 1.5~5.0V, 최대 400mA, 로드 스위치 가능
LDO2, 1.1~5.0V, 최대 400mA
점화 키 스위치
디버그 모드 액세스
수동 또는 자동 OTP 퓨즈 프로그래밍

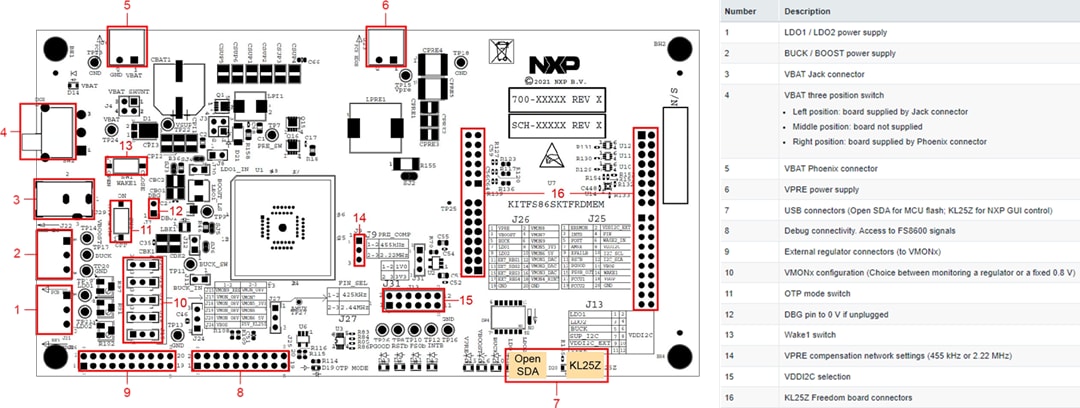

커넥터를 통해 디지털 신호에 쉽게 액세스 가능
신호 또는 레귤레이터 상태를 표시하는 LED
외부 V_MON 테스트를 위한 아날로그 가변 저항기

키트 구성품

조립 및 테스트를 거친 KITFS86SKTFRDMEM 보드
사전 연결된 FRDM-KL25Z 보드
USB 표준 A<->USB B 미니 케이블

커넥터 단자대 플러그(2개 위치, 3.81mm) 2개
커넥터 단자대 플러그(3개 위치, 3.81mm) 2개
퀵 스타트 가이드

소프트웨어

FS86-SW-DRIVER
FS86-SW-DRIVER는 FS86 제품군 SBC에 대한 높은 수준의 지원을 제공합니다. 이 드라이버는 완전 레지스터 맵을 제공합니다. 이 드라이버는 I²C 통신 추상화, 워치독 설정 및 새로고침, INIT 레지스터에 쓰기, 전압 레귤레이터 활성화 및 비활성화 등 FS86 인터페이스를 위한 기본 기능을 구현합니다.

NXP Semiconductors에서 FS86-SW-DRIVER 다운로드

자동차 PMIC 제품군용 NXP GUI
자동차 PMIC 제품군용 NXP GUI를 사용하면 기능을 평가하고 OTP 설정을 구성하고 OTP를 프로그래밍하고 특정 사용 사례에 대한 열 효율을 계산할 수 있습니다.GUI는 VR5510, FS26, FS86, PF7100, PF5020, PF5023, FS5600, PF5024, PF8200, PF8100, PF8201, PF8101 및 PF8121 PMIC를 지원합니다.
