NXP Semiconductors FS5600 자동차용 벅 조정기 및 컨트롤러
NXP Semiconductors FS5600 자동차용 벅 조정기 및 컨트롤러는 배터리 연결 DC-DC 컨트롤러를 외부 FET와 통합하고 있으며 배터리 연결 DC-DC 변환기를 내부 FET와 통합하고 있습니다. NXP FS5600은 독립적인 전압 모니터, 윈도우 워치독 타이머, ERRMON 및 FCCU를 통한 I/O 모니터링 및 자체 테스트 기능을 포함한 안전 기능을 제공합니다. FS5600은 향상된 ASIL B, ASIL B 및 QM 변형 제품으로 제공됩니다. 고급 ASIL B 버전은 시스템 레벨에서 ASIL D 기능 안전을 달성하는 데 사용할 수 있는 챌린저 워치독 및 LBIST(로직 BIST)가 특징입니다. ASIL D 규정 준수를 위해 시스템 레벨에서 추가적인 안전 메커니즘이 필요할 수 있습니다.
특징
- 고전압 벅 변환기 2개:
- 벅 컨트롤러 - 외부 FET - 900mA 게이트 드라이브 전류
- 벅 조정기 - 내부 FET - 3A+ 부하 성능
- ±2% 출력 정확도
- 250kHz~3MHz 스위칭 주파수
- 고효율 PFM 모드
- PF PMIC로 원활하게 작동하기 위한 GPIO
- 정격 온도: -40~150°C TJ
- 5.0mm x 5.0mm QFN-32
- AEC-Q100 등급 1 인증
- 안전 기능:
- 향상된 ASIL B, ASIL B 및 QM 변형 제품으로 제공
- 2개의 내부 및 최대 4개의 고정확도 외부 전압 모니터
- 윈도우 워치독 타이머
- ERRMON 및 FCCU 모니터링
- PGOOD 2개 및 FS0B 출력 1개
- 최신 고장 확인할 수 있는 ABIST 및 LBIST
애플리케이션
- 인포테인먼트/클러스터/드라이버 인식
- 텔레매틱스
- V2X
- 레이더
- 비전
- ADAS
- 센서 융합
관련 평가 키트
NXP Semiconductors FS5600 평가 키트
이 키트는 FS5600 이중 자동차용 벅 레귤레이터 및 컨트롤러를 갖추고 있습니다.

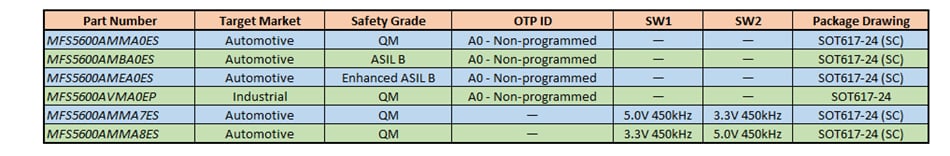

부품 변형

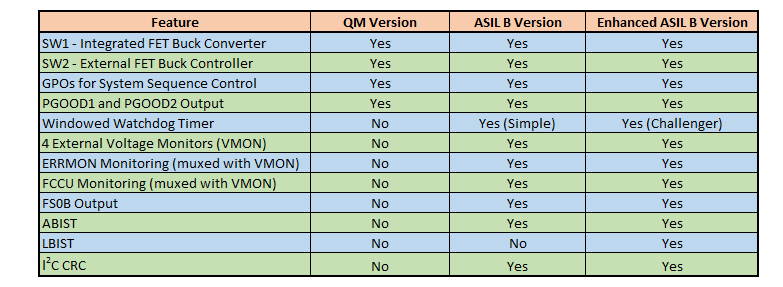

변형 옵션

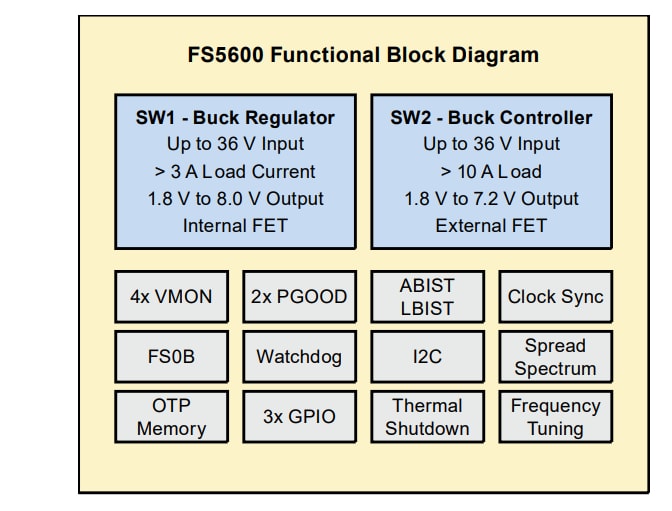

블록 선도

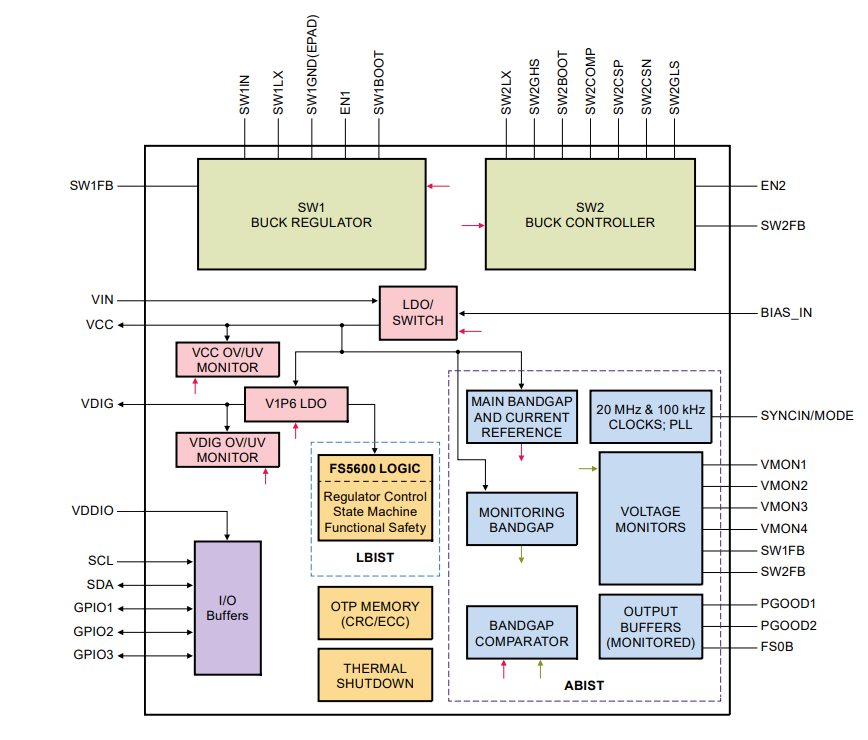

내부 블록 선도
게시일: 2021-07-06
| 갱신일: 2022-03-11
