Nexperia NXU0x04 전압 레벨 변환 버퍼

Nexperia NXU0x04 Voltage-Level Translating Buffers are 4-bit, dual-supply level translating buffers with 3-state outputs. These buffers feature four data inputs, four data outputs, and an output enable input. VCCA and VCCB can be supplied at any voltage between 0.9V and 5.5V, making the devices suitable for translating between any voltage nodes (1.2V, 1.5V, 1.8V, 2.5V, 3.3V, and 5.0V). The Nexperia NXU0x04 devices facilitate asynchronous communication between data buses. These buffers transmit data in a fixed direction (unidirectionally) from the A bus to the B bus on four channels. The OE pin can be referenced to the VCCA and VCCB domains, and when the OE pin is set to LOW, the output is disabled and enters a high-impedance OFF state, which isolates the buses. The OE pin can be left floating or externally pulled down to the ground to ensure the high-impedance state of the output during power up/down.

이 Nexperia 장치는 전체 공급 범위에서 낮은 정적 및 동적 전력 소비를 보장하며 IOFF 를 사용하는 부분 전원 차단 애플리케이션에 가장 적합한 사양으로 설계되어 있습니다. IOFF 회로는 전원이 꺼지거나 전원장치 중 하나가 분리(플로팅)된 경우 장치를 통한 손상성 역류 전류를 방지하는 역할을 합니다. 전원 공급 시퀀싱이 필요하지 않으며 전원 공급 장치 전환 중 출력 글리치가 방지됩니다. 따라서 전원 업/다운 중 전원 공급 전환 시 출력에 글리치가 나타나지 않습니다.

특징

  • AEC-Q100(1등급) 인증(-Q100x 구성 요소)
  • 6mm² 미만의 솔루션 크기 지원
    • GPIO 인터페이스용 NXU0104
    • 4-wire UART 인터페이스용 NXU0204
    • SPI 인터페이스용 NXU0304
  • 0.9~5.5V의 넓은 공급 전압 범위(VCCA 또는 VCCB)
  • 1.1~5.5V 공급 전압 범위에서 낮은 소비 전력
    • 3µA(Tamb = +25°C)
    • 5µA(Tamb = -40°C~+125°C)
  • 입력에 통합된 정적 고저항 풀다운 저항기가 있는 슈미트 트리거 입력
  • 250Mbps의 최대 데이터 전송 속도(≥1.8V~5V 변환)
  • OE(출력 활성화)를 통해 VCCA 또는 VCCB 도메인에 연결 가능
  • 공급 전압 중 하나가 100mV 미만이거나 분리(플로팅)된 경우 일시 중지 모드
  • 저잡음 오버슈트 및 언더슈트, VCCO 의 10% 미만
  • IOFF 회로가 부분적 전원 차단 모드 작동 기능 제공
  • 래치업 성능이 JESD78D 클래스 II에 따른 100mA를 상회
  • -40 °C~+85 °C 및 -40 °C~+125 °C 범위로 지정됨
  • JEDEC 표준 준수
    • JESD8-12: 0.9 V ~ 1.3 V
    • JESD8-11: 1.4 V ~ 1.6 V
    • JESD8-7: 1.65 V ~ 1.95 V
    • JESD8-5: 2.3 V ~ 2.7 V
    • JESD8C: 2.7 V ~ 3.6 V
    • JESD12-6: 4.5 V ~ 5.5 V
  • ESD 보호
    • HBM: ANSI/ESDA/JEDEC JS-001 클래스 2 2500V 상회
    • CDM: ANSI/ESDA/JEDEC JS-002 클래스 C3 1500V 상회
  • 패키지 옵션
    • 납땜 조인트의 AOI(자동 광학 검사)를 가능하게 하는 측면 습식 플랭크가 있는 DHVQFN-14, 2.5mm × 3mm × 0.85mm
    • DHXQFN-14, 2mm × 2mm × 0.48mm, 0.4mm 피치
    • TSSOP-14, 4.4mm 너비
    • XQFN-12, 1.70mm × 2.0mm × 0.50mm

애플리케이션

  • 범용 I/O 레벨 변환
  • UART, SPI 및 JTAG 프로토콜로 푸시-풀 전압 변환 지원
  • 잡음이 많은 환경 또는 느린 입력 신호
  • 소비자

데이터시트

계통도

계통도 - Nexperia NXU0x04 전압 레벨 변환 버퍼

NXU0104 일반적인 GPIO 애플리케이션

애플리케이션 회로도 - Nexperia NXU0x04 전압 레벨 변환 버퍼

NXU0204 일반적인 4-Wire UART 애플리케이션

애플리케이션 회로도 - Nexperia NXU0x04 전압 레벨 변환 버퍼

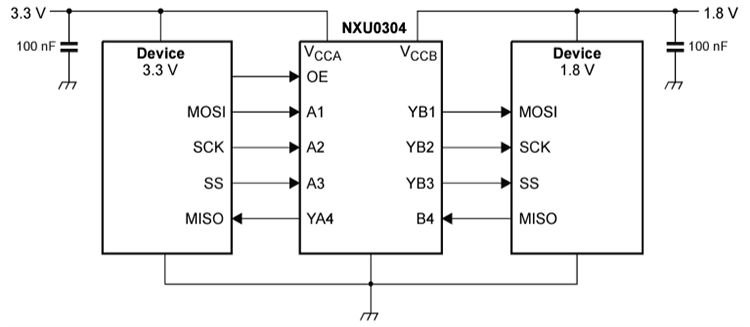

NXU0304 일반적인 SPI 인터페이스 애플리케이션

애플리케이션 회로도 - Nexperia NXU0x04 전압 레벨 변환 버퍼
