Nexperia NXU0102 2비트 듀얼 서플라이 버퍼/레벨 변환기
Nexperia NXU0102 2비트 듀얼 서플라이 버퍼/레벨 변환기는 서로 다른 전압 도메인 간의 통신을 용이하게 하도록 설계되었습니다. 이러한 부품에는 비동기 데이터 전송에 이상적인 슈미트 트리거 입력과 3상 출력이 있습니다. Nexperia NXU0102는 0.9V~5.5V까지의 넓은 공급 전압 범위를 지원하여 VCCA 및 VCCB 모두에 대해 1.2V, 1.8V, 3.3V, 5 0V과 같은 다양한 전압 레벨 사이에에서 변환이 가능합니다. 1.8V와 5V간 번환의 경우 최대 데이터 속도가 250Mbps인 NXU0102 번역기는 빠른 성능을 보장합니다. 또한 이 디바이스에는 VCCA 또는 VCCB를 참조할 수 있는 출력 활성화(OE) 핀이 포함되어 있어 설계의 유연성을 제공합니다. 이 장치는 저전력 소비를 위해 설계되었으며, 일반적인 소비 전류는 +25°C에서 3µA입니다. 또한 디바이스 전원이 꺼졌을 때 역류 전류를 방지하는 IOFF 회로가 있어 부분적으로 전원이 꺼진 애플리케이션에서도 안정적인 작동을 보장합니다.
특징
- -Q100은 AEC-Q100 Grade 1 자동차용 제품 규격을 충족함을 의미합니다.
- 넓은 0.9V~5.5V의 공급 전압 범위 (VCCA 및 VCCB)
- 1.1V~5.5V의 공급 전압 범위 및 낮은 전력 소비
- 3 µA에서 +25 °C
- 5µA에서 -40°C~+125°C
- 입력단에 정적 고저항 풀다운 저항이 통합된 슈미트 트리거 입력 제공
- 최대 데이터 속도 250Mbps (≥1.8V에서 5V로의 변환)
- 5V에서 12mA의 높은 출력 드라이브
- 출력 인에이블(OE)를 통해 VCCA 또는 VCCB 도메인에 연결 가능
- 공급 전압 중 하나가 100mV 미만이거나 연결이 끊어지면 일시 중단 모드 (부동)
- 저잡음 오버슈트 및 언더슈트, <>CCO의 10%
- 부분적인 전원 차단 모드 작동을 제공하는 IOFF 회로
- 래치업 성능이 100mA 초과, JESD78D Class II 준수
- JEDEC 규격 준수:
- JESD8-12(0.9 V~1.3 V)
- JESD8-11: 1.4 V ~ 1.6 V
- JESD8-7(1.65V~1.95V)
- JESD8-5(2.3~2.7V)
- JESD8C: 2.7V ~ 3.6V
- JESD12-6(4.5~5.5V)
- ESD 보호
- ANSI/ESDA/JEDEC JS-001 class 2에 따라 2,500V를 초과하는 HBM
- ANSI/ESDA/JEDEC JS-002 class C3에 따라 1,500V를 초과하는 CDM
- -40 °C~+85 °C 및 -40 °C~+125 °C 범위로 지정됨
- NXU0202/NXU0202-Q100와 유사한 기능
애플리케이션
- 범용 I/O 레벨 변환
- 2-와이어 UART 및 2핀 jtag 프로토콜로 푸시-풀 전압 변환 지원
- 시끄러운 환경 또는 느린 신호 입력
- 소비자
사양
- 패키지 옵션
- VSSOP8 (SOT765-1) 플라스틱 얇은 축소형 소형 아웃라인 패키지, 8-리드, 본체 너비 2.3mm
- XSON8 (SOT833-1) 플라스틱 얇은 축소형 아웃라인 패키지, 리드 없음, 8단자, 크기 1mm×1.95mm×0.5mm
- X2SON8 (SOT1233-2) 플라스틱 열 강화 얇은 축소형 아웃라인 패키지, 리드 없음, 8단자, 크기 1.35mm×0.8mm×0.32mm
- 최대 출력 전류: ±25 mA
- 100 mA 최대 공급 전류
- 최소 접지 전류 -100mA
- 최대 전력 손실 250mW
- 주변 온도 범위: -40°C~+125°C
데이터시트

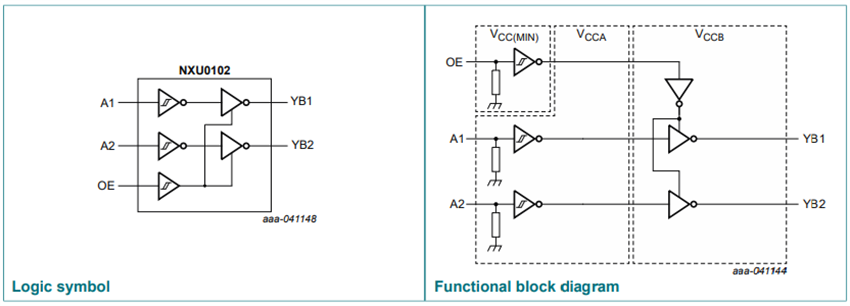

기능도
관련 변환기
Nexperia NXU0202 2비트 듀얼 공급 버퍼/레벨 변환기
슈미트 트리거 입력 및 3상태 출력을 갖춘 2비트, 듀얼 공급 전압 레벨 변환 버퍼.
