Nexperia NXU0101 1비트 듀얼 공급 버퍼/레벨 변환기

Nexperia NXU0101 1비트 듀얼 공급 버퍼/레벨 변환기는 서로 다른 전압 영역 간의 통신을 용이하게 하도록 설계되었습니다. 이러한 Nexperia 변환기는 슈미트 트리거 입력과 3상태 출력을 갖추고 있어 비동기 데이터 전송에 적합합니다. NXU0101은 VCCA 및 VCCB 모두에 대해 0.9~5.5V까지의 넓은 공급 전압 범위를 지원하여 1.2V, 1.8V, 3.3V, 5.0V 등 다양한 전압 레벨 간의 변환이 가능합니다. 1.8V와 5V 간 변환 시 250Mbps의 최대 데이터 속도를 제공하여 고속 성능을 보장합니다. 또한 이 구성요소에는 VCCA또는 VCCB 중 하나로 참조 가능한 OE(출력 인에이블) 핀이 포함되어 설계 유연성을 제공합니다. Nexperia NXU0101 변환기는 저전력 소비를 위해 설계되었으며 일반적인 전류 소모(량)는 +25°C에서 3µA입니다. 또한 이 장치는 전원 차단 시 역류 전류를 방지하는 IOFF 회로를 갖추고 있어 부분 전원 차단 애플리케이션에서도 안정적인 작동을 보장합니다.

특징

  • -Q100은 AEC-Q100 등급 1 자동차 제품 인증을 의미합니다.
  • 0.9~5.5V의 넓은 공급 전압 범위(VCCA 및 VCCB)
  • 1.1~5.5V 공급 전압 범위에서 저전력 소비
    • 3 µA에서 +25 °C
    • -40°C~+125°C에서 5µA
  • 입력에 정적 하이옴 풀다운 저항기가 통합된 슈미트 트리거 입력
  • 250Mbps 최대 데이터 속도(≥1.8~5V 변환)
  • 5V에서 높은 12mA 출력 드라이브
  • OE(출력 인에이블)를 통해 VCCA 또는 VCCB 도메인에 연결 가능
  • 공급 전압 중 하나가 100mV 미만이거나 연결이 끊긴 경우(플로팅) 일시 중단 모드
  • 저잡음 오버슈트 및 언더슈트, 10% 미만 VCCO
  • IOFF 회로로 부분 전원 차단 모드 작동 제공
  • JESD78D 클래스 II 기준 100mA 초과 래치업 성능
  • JEDEC 표준 준수
    • JESD8-12(0.9 V~1.3 V)
    • JESD8-11: 1.4 V ~ 1.6 V
    • JESD8-7(1.65V~1.95V)
    • JESD8-5(2.3~2.7V)
    • JESD8C: 2.7V ~ 3.6V
    • JESD12-6(4.5~5.5V)
  • ESD 보호
    • HBM: ANSI/ESDA/JEDEC JS-001 클래스 2 기준 2,500V 초과
    • CDM: ANSI/ESDA/JEDEC JS-002 클래스 C3 기준 1,500V 초과
  • -40 °C~+85 °C 및 -40 °C~+125 °C 범위로 지정됨

애플리케이션

  • 범용 I/O 레벨 변환
  • 잡음이 많은 환경 또는 느린 입력 신호
  • 클록 신호를 위한 푸시-풀 전압 변환 지원
  • 소비자

사양

  • 패키지 옵션
    • TSSOP6(SOT363-2) 플라스틱 얇은 수축 소형 외형 패키지, 6핀, 1.25mm 본체 너비
    • XSON6
      • SOT886 버전 플라스틱 초박형 소형 외형 패키지, 무연, 6단자, 1mm × 1.45mm × 0.5mm 본체
      • SOT1202 버전 초박형 소형 외형 패키지, 무연, 6단자, 1.0mm × 1.0mm × 0.35mm 본체
    • X2SON6(SOT1255-2) 플라스틱 열 강화 초박형 소형 외형 패키지, 무연, 6단자, 1.0mm × 0.8mm × 0.32mm 본체
  • 최대 출력 전류: ±25 mA
  • 100 mA 최대 공급 전류
  • -100mA 최소 접지 전류
  • 250mW 최대 전력 손실
  • -40°C~+125°C의 주변 온도 범위

데이터시트

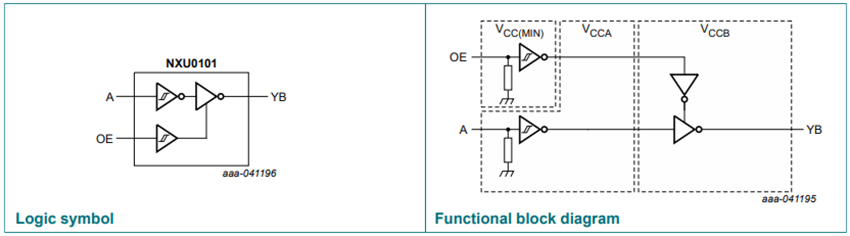

기능도

블록 선도 - Nexperia NXU0101 1비트 듀얼 공급 버퍼/레벨 변환기
