Nexperia NEX13120xPC 평가 보드
Nexperia NEX13120xPC 평가 보드를 사용하면 UART 인터페이스를 갖춘 12비트 오토모티브 12채널 LED 드라이버 NEX13120FPC-Q100의 기능 및 성능을 평가할 수 있습니다. Nexperia NEX13120-Q100차량용 선형 LED 드라이버는AEC-Q100 Grade 1 인증을 받았으며 하이사이드 애플리케이션용으로 개발되었습니다. NEX13120xPC 평가 보드는 4.5V~36V VBAT 입력 범위를 제공합니다.
특징
- 4.5V~36V의 VBAT 입력 범위
- 3.5V~36V의 VS 입력 범위
- 전원 공급 장치 병렬 단자(P17), VBAT 및 VS 단락 가능
- UART 및 CAN 프로토콜 통신 옵션 (P1 또는 P2)
- 페일 세이프 모드 선택(P13) 및 어드레스 구성(P14, P15, P16)
- VBAT 전원 단자 옵션 (J1 또는 TP1)
- REF 단락 - 접지 단자(P5) 및 REF 저항 선택 단자(P6, P7, P8)
- RGB 및 모노크롬 디밍 단자(옵션)(P27 및 P37)
- LED 단락-접지 단자(P47) 및 단일 LED 단락 단자(P20 ~26, P28 ~ P36, P38 ~ P46, P48 ~ P56)
애플리케이션
- 자동차 외부 후방 조명
- 자동차 외부 전조등
- 자동차 실내 앰비언트 라이트
관련 LED 드라이버
Nexperia NEX13120-Q100 차량용 리니어 LED 드라이버
AEC-Q100 Grade 1 인증을 받았으며 하이사이드 애플리케이션용으로 설계되었습니다.
레이아웃
USB2UART으로 하드웨어 설정

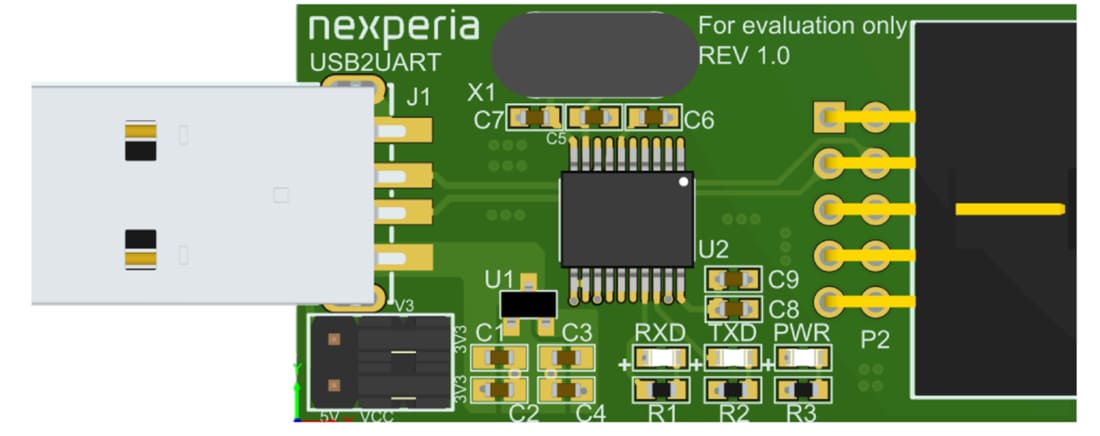

USB2UART 점퍼 구성
